030913 LDT - HSI-88-USB-G

Vlastnosti HSI-88-USB

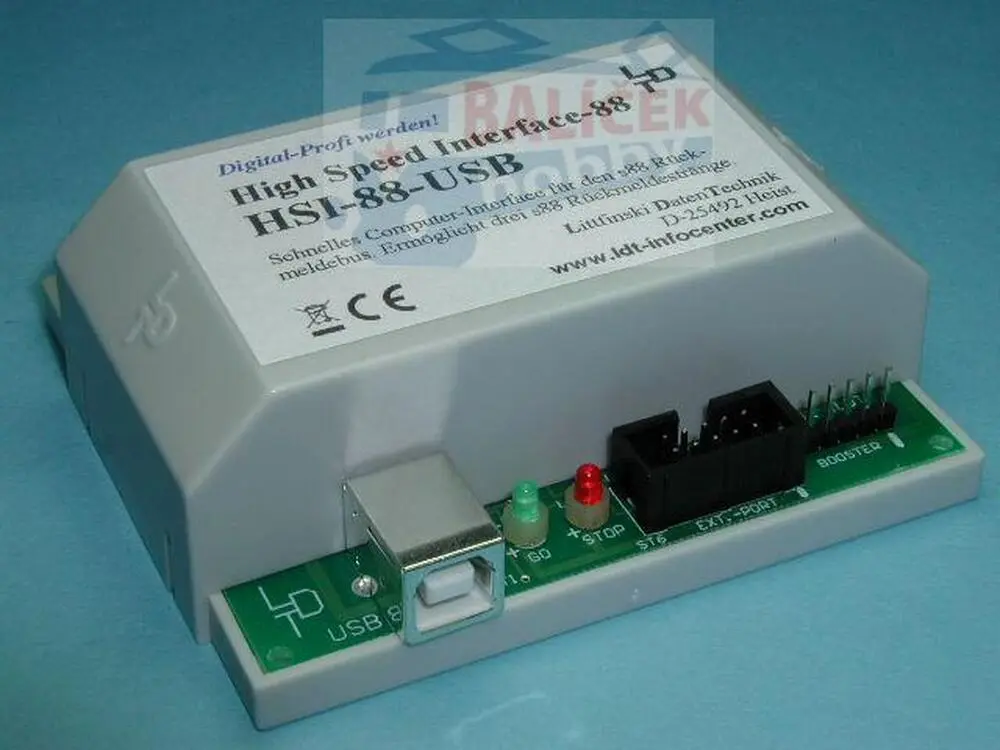

Rychlé (1.1/2.0 Full-Speed ​​USB-Connection) galvanicky izolované připojení k počítači přes USB. Všechny USB jednotky vyžadují tzv. USB-Unit Driver Software, který lze nalézt v sekci Ke stažení pro HSI-88-USB.
3 řádky zpětné vazby navíc prodlužují dobu čtení zpětné vazby s88 3krát.
3 řádky zpětné vazby vám poskytnou výhodu jednoduššího uspořádání modulů zpětné vazby pod vaším rozložením.
Na jedné sběrnicové lince je možné sledovat celkem 31*16 zpětnovazebních kontaktů. Ale v souhrnu ze všech tří sběrnicových linek není čitelných více než 31*16 kontaktů.
Kromě všech standardních modulů zpětné vazby, jako je s88 od Märklin nebo náš RM-88-N / RM-DEC-88, můžete přirozeně pracovat na HSI-88-USB a také naše moduly zpětné vazby s optočlenem RM-88-N-O / RM -DEC-88-Opto a naše moduly zpětné vazby s integrovaným hlášením obsazenosti koleje RM-GB-8-N / RM-GB-8.

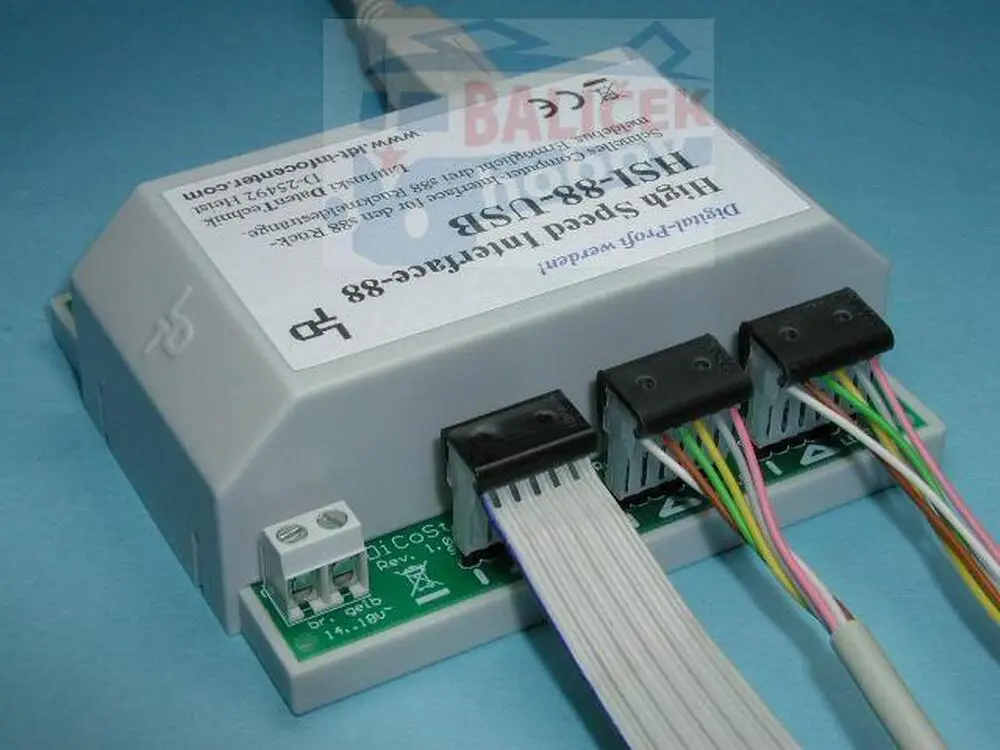

Správné připojení kabelů zpětné vazby standardu s88 všech tří linek zpětné vazby k vysokorychlostnímu rozhraní HSI-88-USB: Napravo a uprostřed nerušený kroucený kabel sběrnice standardu s88 z našeho dodavatelského programu. Vlevo plochý kabel od Märklin nebo jiného výrobce.

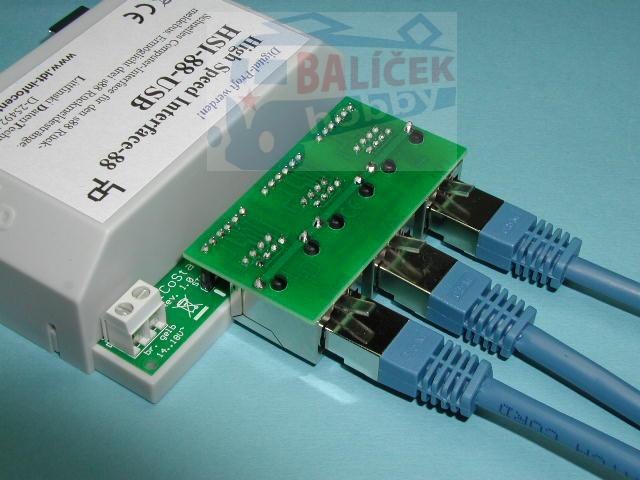

S adaptérem Adap-HSI-s88-N je možné připojit s88-Feedback Moduly jako RM-88-N, RM-88-N-O nebo RM-GB-8-N přímo přes stíněný Patch-Kabel k HSI -88-USB v souladu s s88-N. Pro toto připojení je třeba adaptér Adapter Adapt-HSI-s88-N jednoduše zapojit do tří 6pólového pinbaru HSI-88-USB.
HSI-88-USB je řízen událostmi: jakékoli změny na stopách jsou okamžitě hlášeny do PC. To šetří značné prostředky počítače a výrazně zkracuje dobu odezvy, protože počítač nemusí vyžadovat cyklické změny, ale dostává všechny aktualizované změny hlášené z rozhraní.
Pokud chcete pro komunikaci s rozhraním HSI-88-USB použít vlastní psaný model-rail-way-software, naleznete příslušné programovací příkazy v následující sekci!
Každé rozhraní Feedback-Interface HSI-88-USB bude dodáváno spolu s propojovacím kabelem USB pro připojení k počítači.
Aktuální firmware HSI-88-USB a aktuální USB ovladače si můžete stáhnout v další části.
Každé rozhraní HSI-88-USB bude dodáno s podrobným manuálem vč. návod k instalaci a různé ukázkové snímky obrazovky. Tyto pokyny naleznete v další části.
Na hotový modul v pouzdře se vztahuje záruka 24 měsíců.
HSI-88-USB je k dispozici jako testovaný hotový modul v pouzdře (-G).

Přeloženo strojově ze stránek výrobce Littfinski Daten Technik (LDT)
