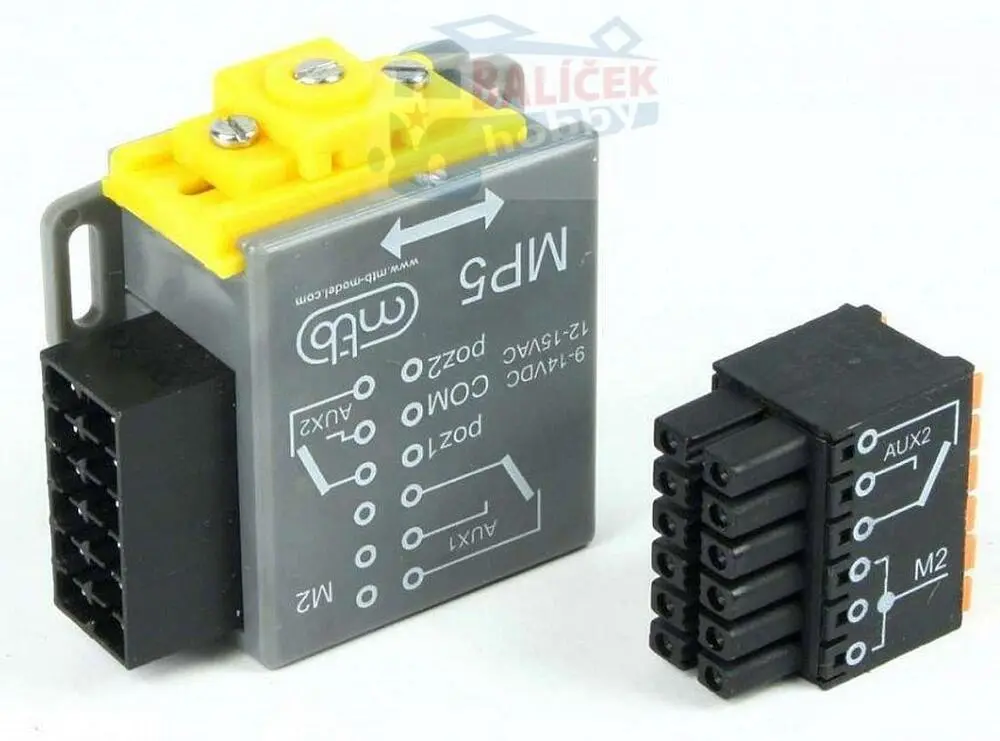

MP5 MTB - MP5 motorický přestavník výhybek

MP5 MTB - MP5 motorický přestavník výhybek

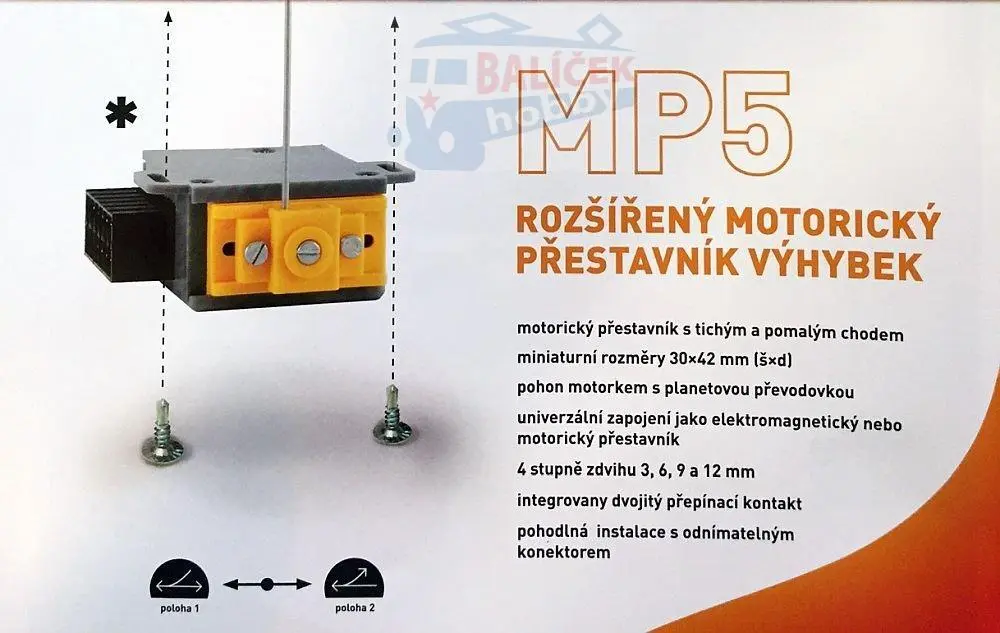

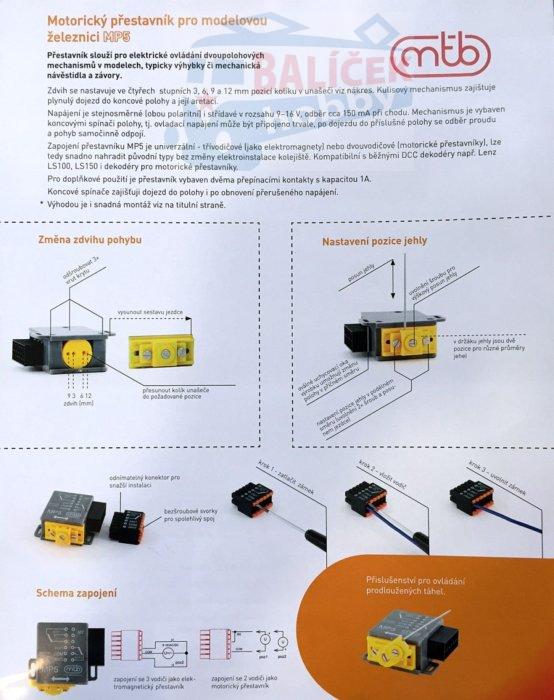

Slouží pro elektrické ovládání dvou polohových mechanismů v modelech, typicky výhybky či mechanická návěstidla a závory.

Parametry: rozměry 42 mm x 40 mm x 20 mm + 22 mm x 13 mm x 23 mm (zasunutý  15 mm)
Napájení: 9 - 16V, stejnosměrný i střídavý proud
Odběr: 150mA při chodu
Doba přestavení: cca 0,7 s
Zdvih: ve 4 stupních - 3, 6, 9 a 12 mm

Tento přestavník nepotřebuje adaptér pro motorické přestavníky, lze jej tedy zapojit přímo do dekodéru KUEHN WD 10 atd.
Viz obrázek s MP1

Oproti MP1 má :
- navíc druhý mikrospínač 1A, který snímá stav výstupu
- konektor pro jednodušší manipulaci, tedy žádné šroubečky

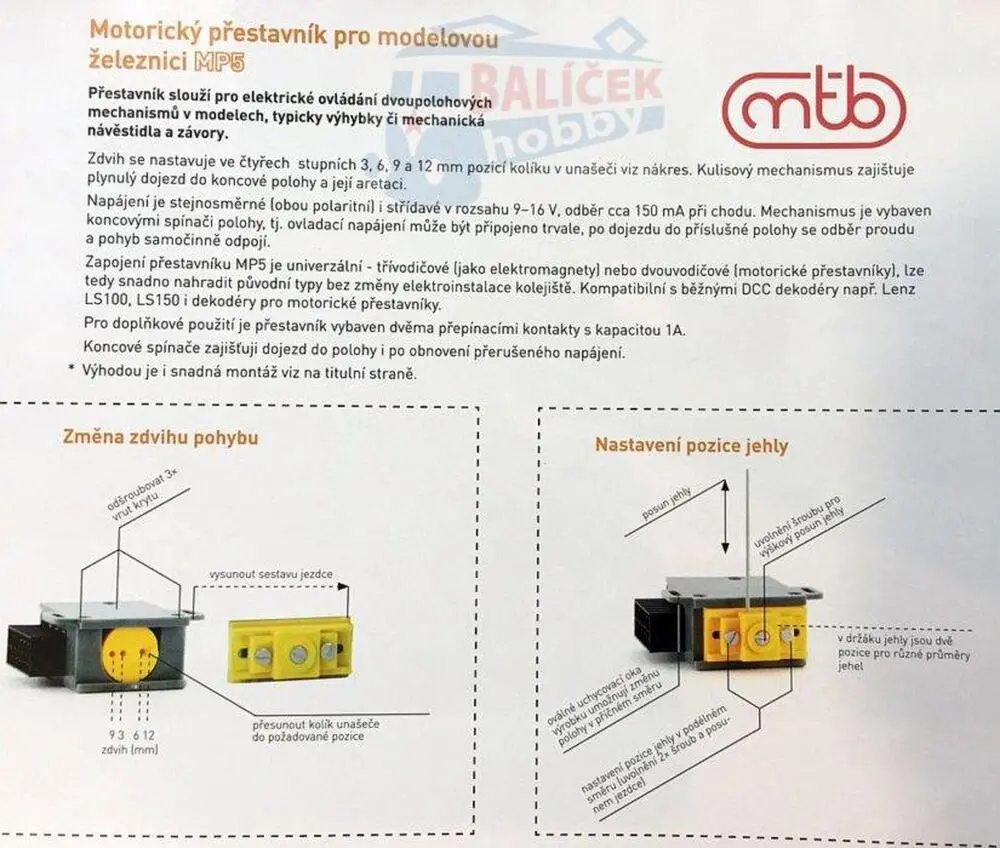

- 4 nastavení zdvihu - 3, 6, 9 a 12 mm /navíc 12 mm/

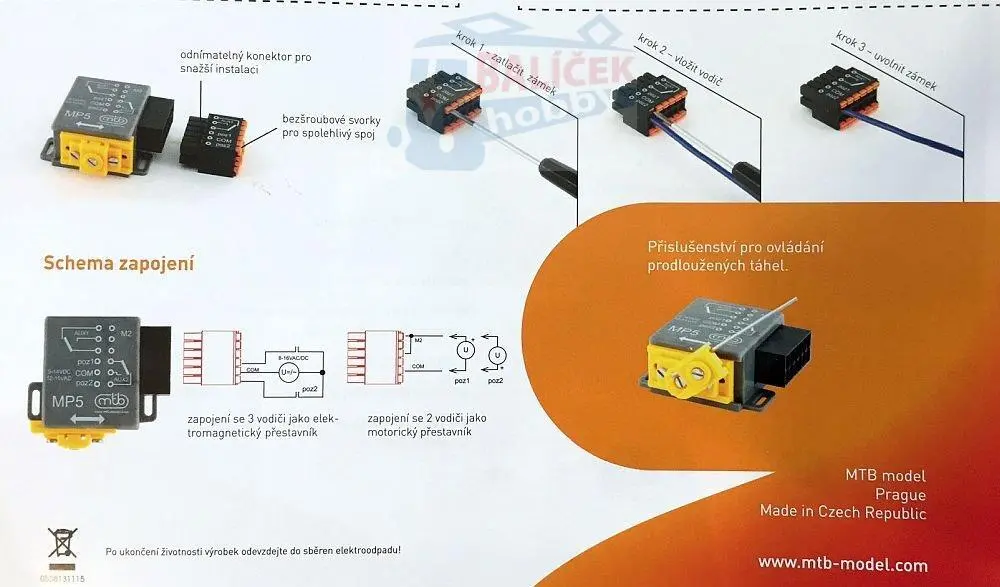

- možnost zapojení jako u elektromagnetického nebo motorického přestavníku  (ovládaní dvěma drátky / změna polarity)

Brko pasuje do výhybek Tillig TT a do všech H0 /s dírkou/.
Bez úpravy nepasuje do výhybek Fleischmann N a KUEHN TT /tam nutno sehnat tenčí brko/
Druhé řešení je takové, že se špička (2-3mm) přiloženého drátu protočením v prstech obrousí
na brusce na potřebnou tenkost, aby šla zasunout do plastového unašeče výhybky.

Podrobný popis na webu MTB
