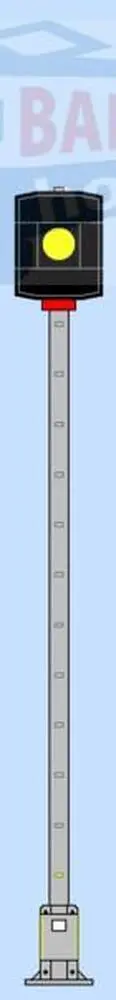

Návěstidlo - Samostatná předvěst (Ž) - TT

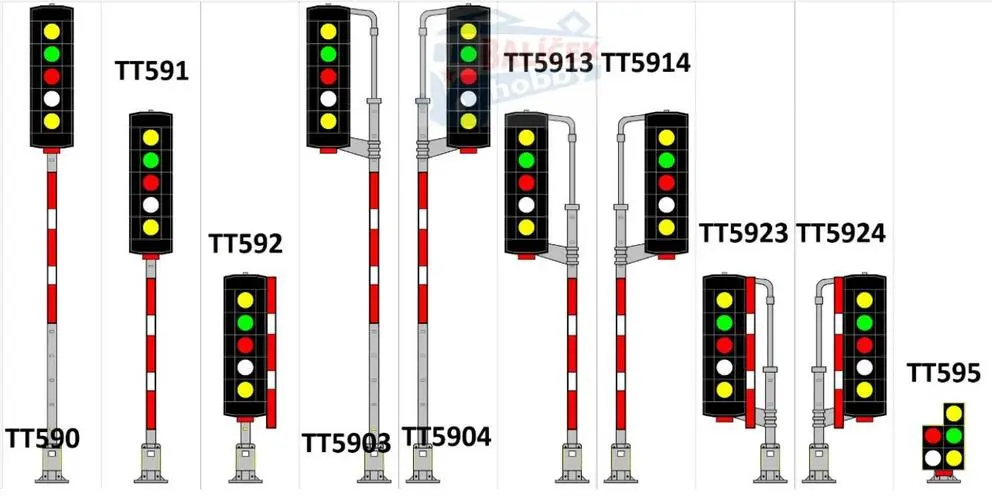

Světelná návěstidla se ve skutečném provozu používají i různě tvarovaná nebo snížená. Většinou tomu tak bývá z prostorových důvodů na nástupištích, v obloucích tratě, z důvodu špatné viditelnosti např. "za" stožáry osvětlení atd. Takto upravená návěstidla lze rovněž vyrobit. Tvar a výšku návěstidla určije třetí (případně čtvrtá) číslice v katalogovém označení návěstidla. Nyní si uvedeme několik příkladů:

Pro modelovou velikost H0 je možné vyrobit návěstidla pouze snížená (...1 a ...2) a trpasličí (...5)

Pro modelovou velikost N je možné použít návěstidla snížená TT..1 u který je možné zkrátit návěstní pruh na přiměřenou délku.

Rozdělení návěstidel podle typu patice a zapojení

Základní provedení návěstidel - TT základní - je návěstidlo s malou kupatou paticí, ve které je návěstidlo pouze nasunuto a je možné v případě potřeby jím otáčet, případně jej z patice vyjmout, ale není možné návěstidlo bez destrukce připojovacích vodičů úplně demontovat. Tato patice imituje betonový podstavec skutečného návěstidla a po osazení do kolejiště je vhodné její zamaskování např. zasypání štěrkem, travou atd. Návěstidlo se připojuje pomocí smaltovaných vodičů zakončených ochrannou diodou a rezistory, které jsou barevně označeny. Návěstidlo je možné použít pro napětí 12-16V AC/DC. Ideální pro "analogové" ovládání pomocí přepínačů, relé,... nebo přes vhodné DCC dekodéry.

Návěstidlo TT základní provedení

Návěstidla s paticí a konektorem - TYP-C - jsou návěstidla s výměnou hranatou paticí a objímkou. V této patici je umístěna DPS s ochrannou diodou a rezistory. Připojení návěstidla je možné přes šestipinový konektor. Tato provedení umožňuje uživatelskou demotáž návěstidla z kolejiště např. z důvodu pravidelné údržby, výstavby atd. Návěstidlo jednoduše vysunete z kolejiště a odpojíte konektor. Objímka je pevně zabudována do kolejiště a je vhodné ji zamaskovat např. zasypání štěrkem, travou atd. Návěstidlo je možné použít pro napětí 12-16V AC/DC. Ideální pro "analogové" ovládání pomocí přepínačů, relé,... nebo přes vhodné DCC dekodéry. Součástí balení je kompletní konektor.

Návěstidlo s paticí a konektorem - TYP-S - jsou návěstidla s výměnou hranatou paticí a objímkou. V této patici je umístěn Scom dekodér. Připojení návěstidla je možné přes třípinový konektor. Tato provedení umožňuje uživatelskou demotáž návěstidla z kolejiště např. z důvodu pravidelné údržby, výstavby atd. Návěstidlo jednoduše vysunete z kolejiště a odpojíte konektor. Objímka je pevně zabudována do kolejiště a je vhodné ji zamaskovat např. zasypání štěrkem, travou atd. Tato návěstidla je možné ovládat pouze pomocí DCC dekodéru ND4, nebo elektronikou Zhlavík. Součástí balení je kompletní konektor.

    Patice a objímka
