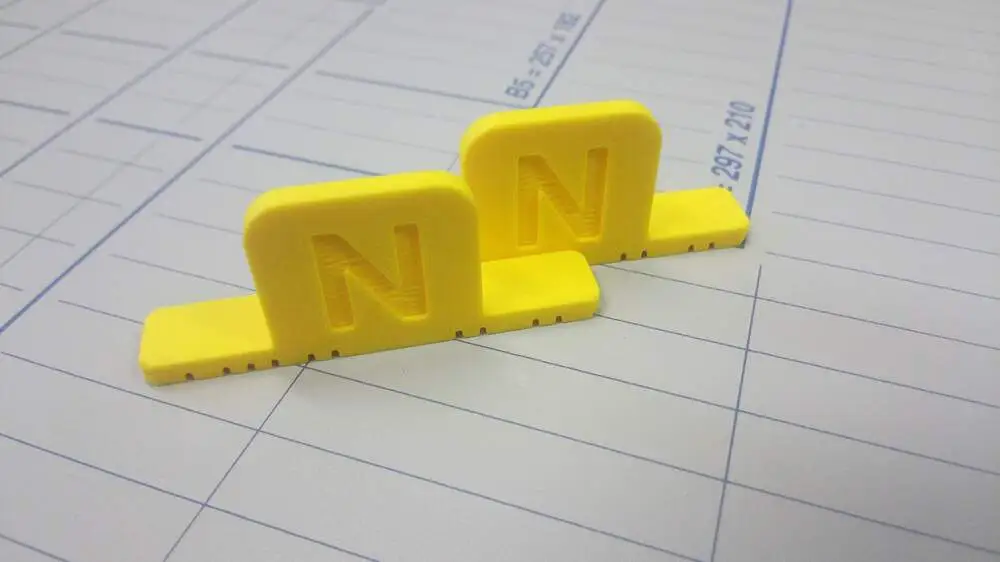

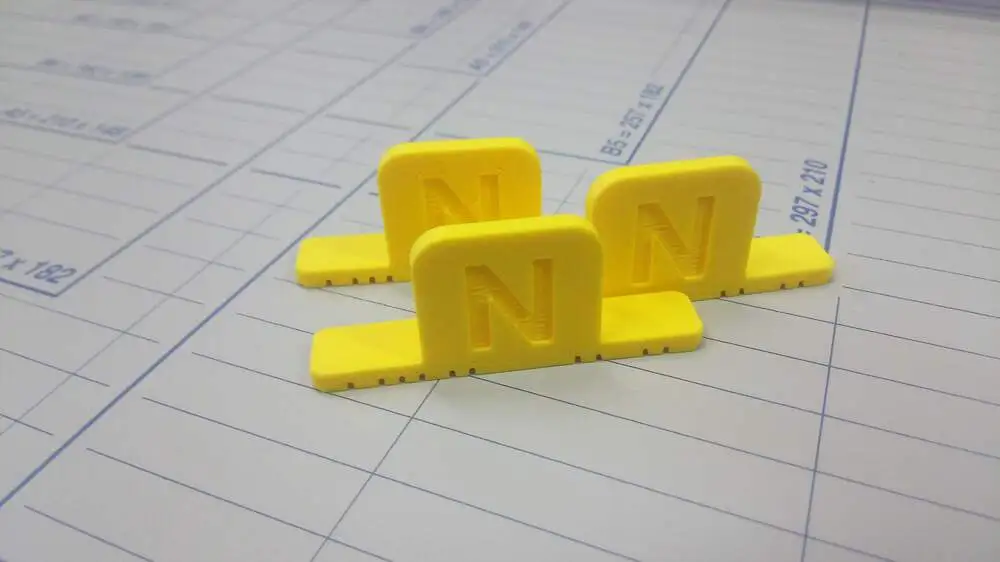

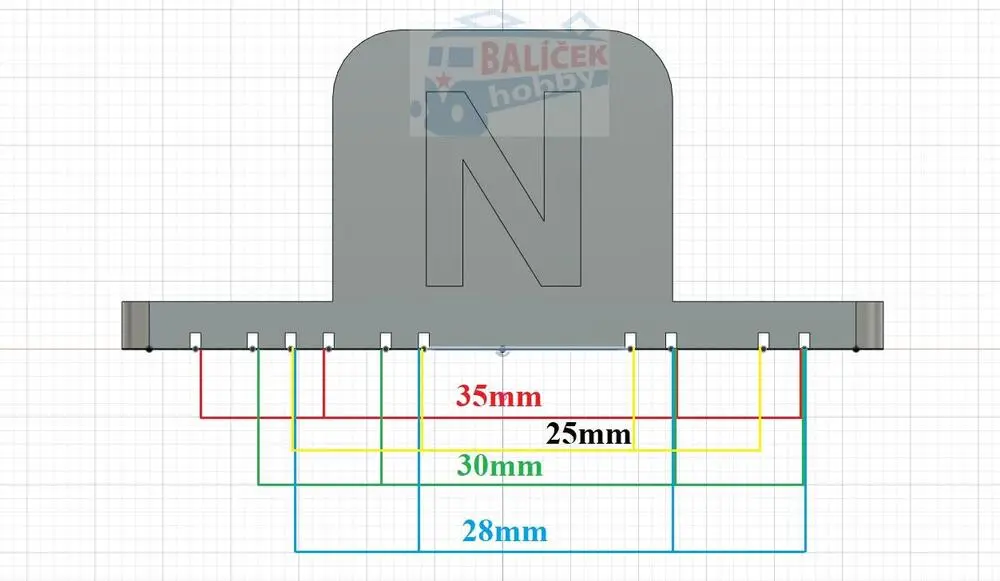

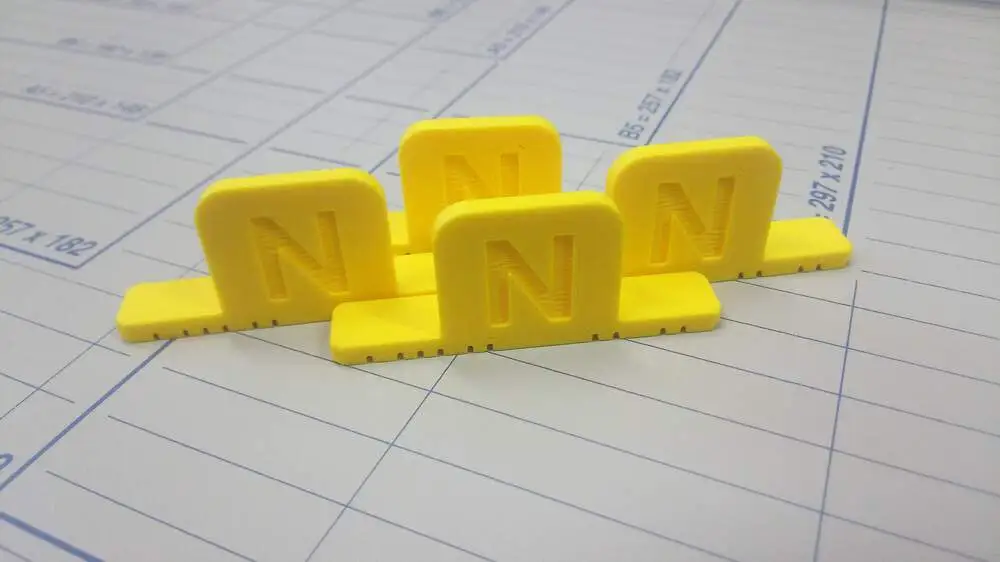

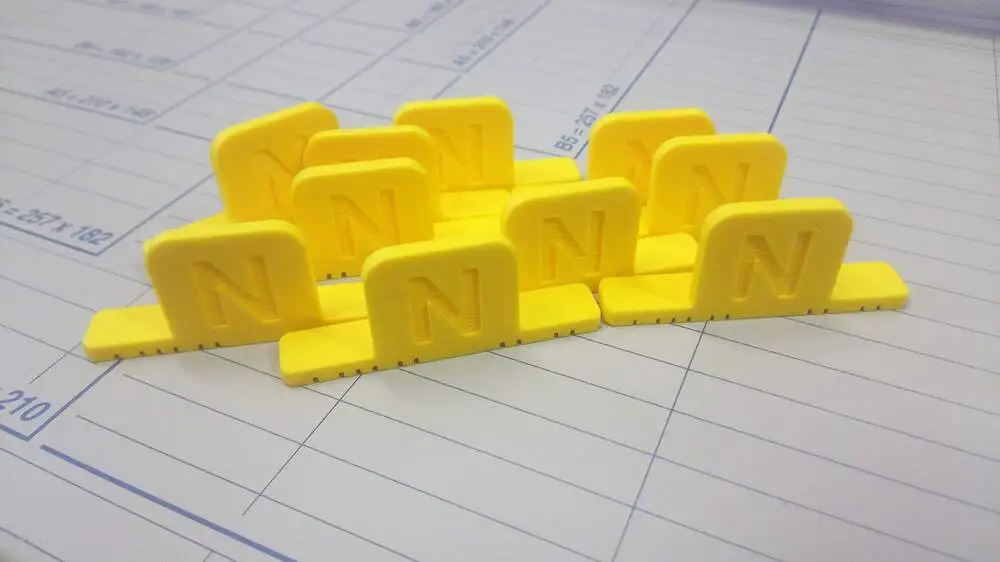

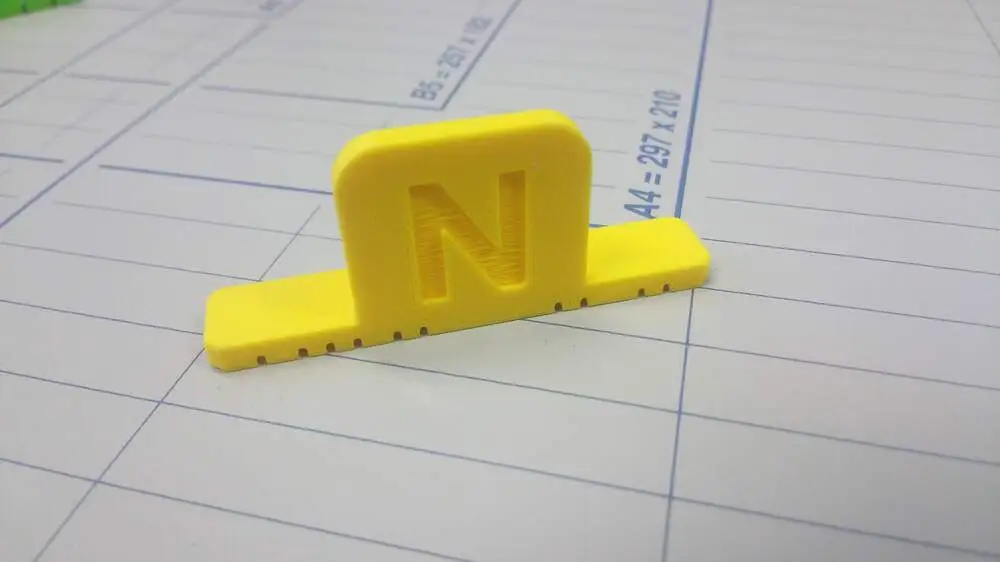

Roztečník N - 25, 28, 30 a 35mm - 2ks

Tato norma slouží jako pomůcka na:

a/ určení minimálních vzdáleností kolejí v oblouku v závislosti na délce používaných vozidel

b/ zjištění, zda vozidla určité délky mohou jezdit na kolejišti, u kterého je vzdálenost kolejí v oblouku známá

Vzdálenosti os přímých kolejí modelů normálně rozchodné trati nemá být podle možnosti menší, než v následující tabulce uvedené hodnoty. Rozměry jsou uvedeny v mm.

V obloucích se vzdálenost kolejí zvětšuje. Pro vzdálenost kolejí v oblouku je určujícím stranové vybočení vozidel. Největší stranové vybočení mají podvozkové vozy a to dovnitř oblouku. Pro volbu vzdáleností kolejí v oblouku je tak určující délka do úvahy přicházejícího vozu.

Podvozkové vozy se z tohoto důvodu zařazují do tří skupin: Vozová skupina A - s délkou skříně do 20,0m a vzdáleností otočných bodů do 14,0m Vozová skupina B - s délkou skříně do 24,2m a vzdáleností otočných bodů do 17,2m

Vozová skupina C - s délkou skříně do 27,2m a vzdáleností otočných bodů do 19,5m

Mezní rozměry vozových skříní odpovídají následujícím modelovým mírám:

Vzdálenosti kolejí, které je třeba zajistit, se odečítají z tabulky (normy NEM 112). Podle možnosti se nemají používat menší vzdálenosti, než jsou uvedené pro vozovou skupinu A, i když se neuvažuje s provozem podvozkových vozů.

Tabulka vzdáleností kolejí - rozměry v mm
