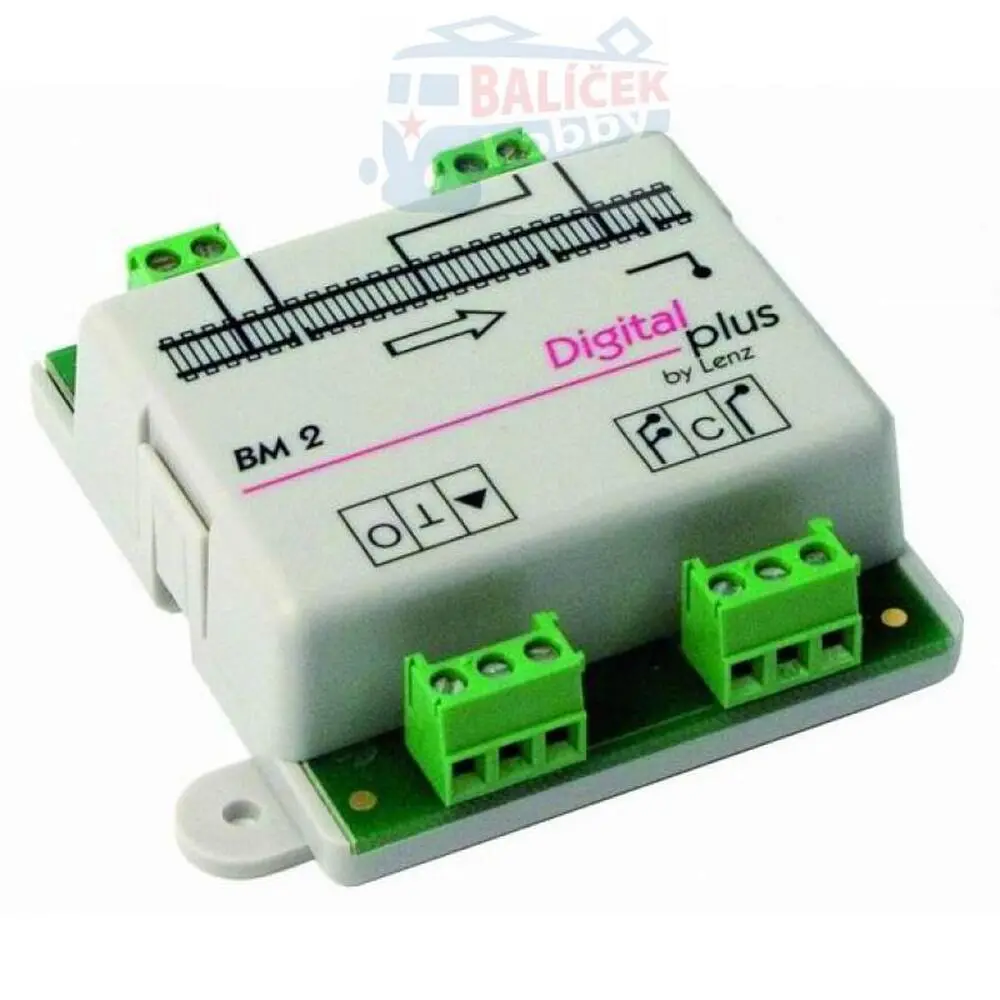

BM2 Brzdící modul

BM2 Brzdící modul

BM2 umožňuje nejen zastavení vlaku na "Hp 0" před návěstidlem, ale nabízí také instalaci pomalého rychlostního úseku pro "Hp 2". Trať před návěstidlem je rozdělena na jízdní a brzdnou část. Délka hnacího úseku musí být dimenzována tak, aby se do ní nejdelší vlak, který zde jezdí, zcela vešel. Délka brzdného úseku závisí (stejně jako u BM1) na nastaveném brzdném zpomalení nebo na nastavené brzdné dráze. Hnací a brzdná část jsou napájeny z odpovídajících výstupů BM2.

Aby bylo možné pomocí BM2 ovlivňovat i tlačené vlaky, musí být vedoucí vůz tlačeného vlaku vybaven spotřebičem energie (např. osvětlení vozu). Řídicí vůz tak získá měnící se přední a zadní světla podle směru jízdy. Také u BM2 je zajištěno, že při jízdě v protisměru nedojde k žádnému brzdění.

Rozměry: 53 x 60 x 20 mm

Technika ABC, neboli AutomaticBrakingControl, umožnuje ovlivnění jízdy vlaku, pokud to umí i lokomotivní dekodéry.
ABC s minimálními nároky zvládne zastavení před návěstidlem a projetí kolem něj v protisměru.
Firma LENZ má v nabídce tyto moduly ABC:

• BM1 zajistí plynulé zastavení před návěstidlem
• BM2 kromě zastavení nabízí i funkci pomalé jízdy
• BM3 umožňuje realizaci autobloku

Tyto moduly ovlivňují úseky před návěstidlem. Dekodér v lokomotivě dostává informace o stavu návěstidla v závislosti na směru jízdy.

Během pobytu v úseku, napájeném asymetrickým digitálním napětím, zůstává lokomotiva ovladatelná, z čehož vyplývá:

• funkce mohou být spínány
• lokomotiva může odjet zpět od návěstidla
• posun proti návěstidlu na „stůj“ je možný
• nedochází ke zkratům při přejetí úseků
• je možné programování během provozu (PoM)
