H0 - MTC21 adaptér pro 498.104 Trix na ZIMO dekodér

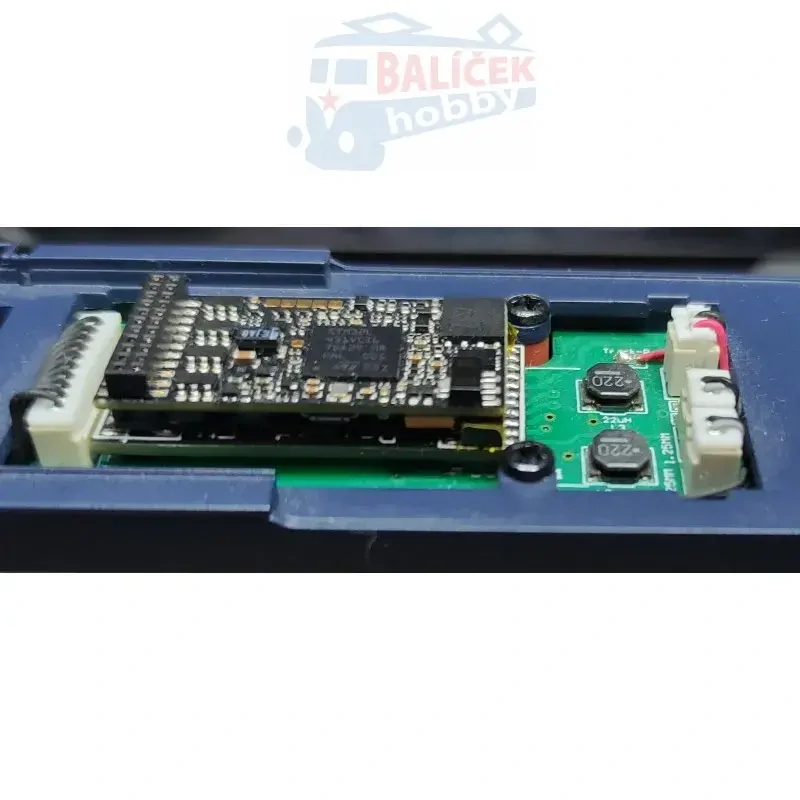

Pro osazení destičky je třeba vyjmout originální dekodér a následně osadit destičku do modelu. Poté je třeba osadit ZIMO dekodér se zvukem Jacek a projektem určeným pro tento model.

Instrukce pro zapojení v případě zakoupení samostatně :

Destičku je třeba do modelu osadit PINY směrem nahoru. Dekodér je třeba do destičky zasunout PATICÍ nahoru. Mezi patici redukce a dekoder je vhodné vložit izolaci - např. lepicí pásku.

Před zapojením modelu zkontrolujte shodu Vaší instalace s obrázkem níže. Při jiném zapojení dojde k neopravitelnému poškození dekodéru !!

Při zakoupení dekodéru současně s destičkou zasíláme již otestovaný a složený komplet dle postupu v předchozím odstavci.

Pokud si nejste jistí zda správné osazení zvládnete je možné nechat po dohodě dekodér osadit u nás.

Ke správné funkci je třeba dekodér MS440 verze D. Řada MS440 umožňuje přepínat mezi verzí C a D pomocí zápisu do registru CV 8 - postupně zapište hodnotu 4 a v dalším zápisu hodnotu 6. Tím dojde k přepnutí dekodéru na verzi D.

Pozor - pro přehrávání zvuků je nutno nejprve zapnout zvuk "motoru", resp. parního stroje aktivací F8. Bez toho nebudou fungovat ani zvuky píšťal atd.
