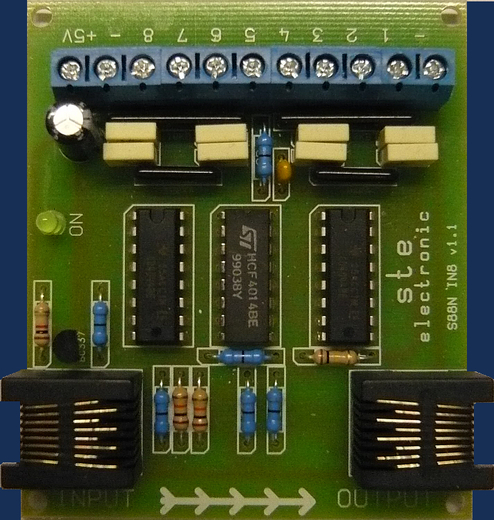

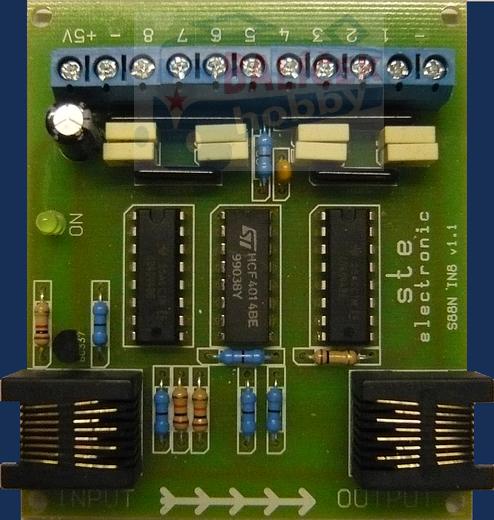

Modul zpětné vazby S88N IN8 / STE 054

Sběrnice S88N se propojuje kroucenými nekříženými kabely CAT5 s konektory RJ45.
Pro propojení se používají klasické nekřížené Patch kabely pro rozvody PC sítí

Základní vlastnosti modulu:

 Modul nepotřebuje napájení, je napájen po sběrnici S88N a napájení modulu signalizuje zelená LED dioda na modulu. Kabel od centrály se připojuje do konektoru „INPUT“ a kabel do dalšího modulu se připojuje do konektoru „OUTPUT“.

Adresa se nenastavuje, první připojený modul má adresu 65 (65.1 – 65.8), další moduly se řadí automaticky…66…67 atd.

Adresy nelze měnit, jsou dány pořadím zapojení modulu.

Signál je aktivní, pokud dojde k sepnutí vstupu na svorku „-„.

V případě použití k centrále CS2,4-S88N je možno zapojit za sebou až
16 modulů po 8mi vstupech, což je 128 zpětnovazebních signálů.

 Vstupy:

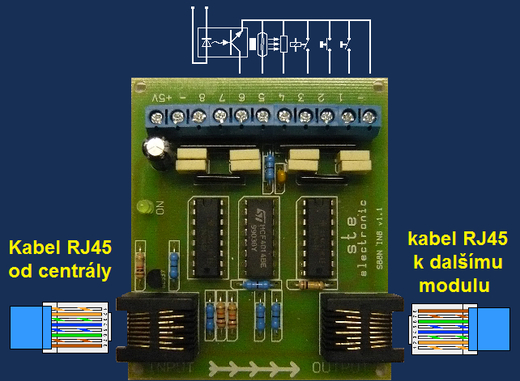

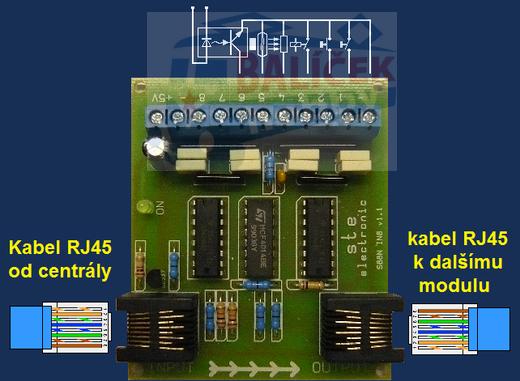

 Modul lze spínat různými způsoby dle nákresu připojení.

Je určen pro spínání kontakty, případně optočleny.

Pro detekci obsazení kolejí je třeba použít detektory obsazení
- např. DET4, nebo LENZ  LB101.

Technické údaje:

Napájecí napětí:                                    5V DC po sběrnici S88N
Rozsah adres:                                        65.1 – 80.8 pro CS2,4-S88N
Sběrnice:                                                S88N
Propojení:                                               RJ45 CAT5 nekřížené
Rozměry          :                                      76x65x15mm
