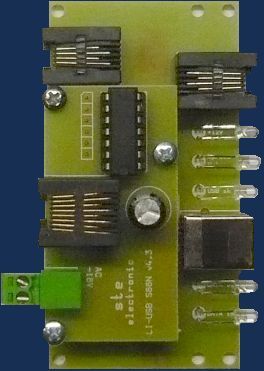

PC rozhraní, Li - USB - S88N / STE 066

Základní vlastnosti modulu:

Modul slouží k propojení zařízení na sběrnici XpressNet k PC.
Obsahuje 2 konektory XpressNet RJ116/4 a konektor USB-B pro propojení s PC.
Modul je osazen převodníkem firmy FTDI FT232 a s PC komunikuje rychlostí 9600b.

Komunikuje s veškerým software, kde je možno nastavit jako spolupracující hardware LENZ LI100(F).Na desce převodníku je pět LED diod monitorujících stav.

 Přídavný modul S88N vyžaduje napájení 14-18V AC a
umožňuje využití až 128 pozic zpětného hlášení (až 16 modulů po 8 vstupech).
Zpětné hlášení je nastaveno od adresy 81. V kombinaci s centrálou
CS2,4-S88N tak je k dispozici až 256 pozic zpětného hlášení.

 Ovladač:

Ovladač je použitý originál od výrobce převodníku, tedy FTDI. Je to VCP driver - Virtual COM port driver.

http://www.ftdichip.com/Drivers/VCP.htm

Ovladač je i v sekci souborů ke stažení na těchto stránkách.

Po instalaci ovladače se v PC objeví virtuální COM port, který nastavíme pro komunikaci s XpressNet (ústřednou).

Podrobný popis instalace ovladače a změnu XpressNet adresy je v přiloženém manuálu, nebo v manuálu v sekci souborů ke stažení.

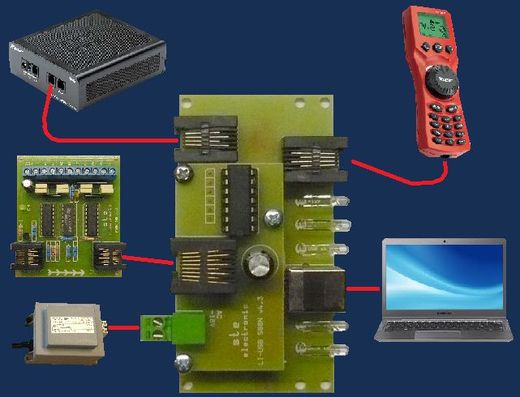

Připojení do systému ROCO:

Li-usb je kompatibilní se systémem ROCO i LENZ. V PC nastavujeme jako spolupracující zařízení LENZ LI100.
