Motorový přestavník DCC-2MOT1 /STE 008

Výroba ze strany STEelectronic ukončena, doprodej.

Základní vlastnosti dekodéru:

Dekodér je určen především pro ovládání 2 motorických přestavníků (Conrad, Hoffmann, Fulgurex, nebo Tillig ), s odběrem proudu do 1A. Výstupy jsou aktivní po dobu 5 sekund, aby se předešlo destrukci přestavníku při špatné funkci koncového vypínání.Jsou vybaveny dvoubarevnými LED diodami, které signalizují polaritu výstupního napětí (červená/zelená).

Pokud potřebujete snížit rychlost přestavování, lze dekodér napájet stejnosměrným zdrojem od cca 6V.

Nastavení adresy dekodéru:

Nastavení adresy dekodéru se provádí pomocí programovacího tlačítka na desce dekodéru. Po připojení dekodéru na napájení a dcc signál stiskněte programovací tlačítko, začne spínat 1. výstup (B), zadáme požadovanou adresu, začne spínat 2.výstup (A). Při programování můžeme některý z výstupů přeskočit stiskem programovacího tlačítka.

Změnu adresy lze provádět i při zapojení dekodéru v kolejišti, pouze u toho dekodéru, u kterého stiskneme programovací tlačítko se adresa přeprogramuje.

Technické údaje:

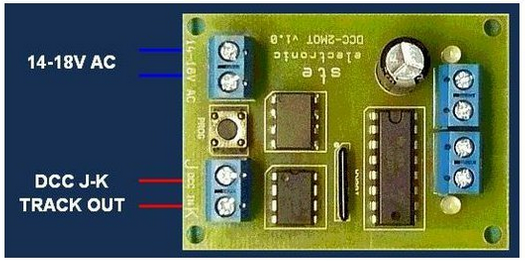

Vstupní signál: DCC - NMRA kompatibilní Vstupní napětí: 14-18V AC (střídavé)
Výstupní napětí: cca 20V DC
Počet výstupů: 4
Proudová zatížitelnost: max 1A na jeden výstup
Celková zatížitelnost: max 1A celkem na dekodér
