H0 - Sada pro osvětlení soupravy Bp 903 od Rivarossi

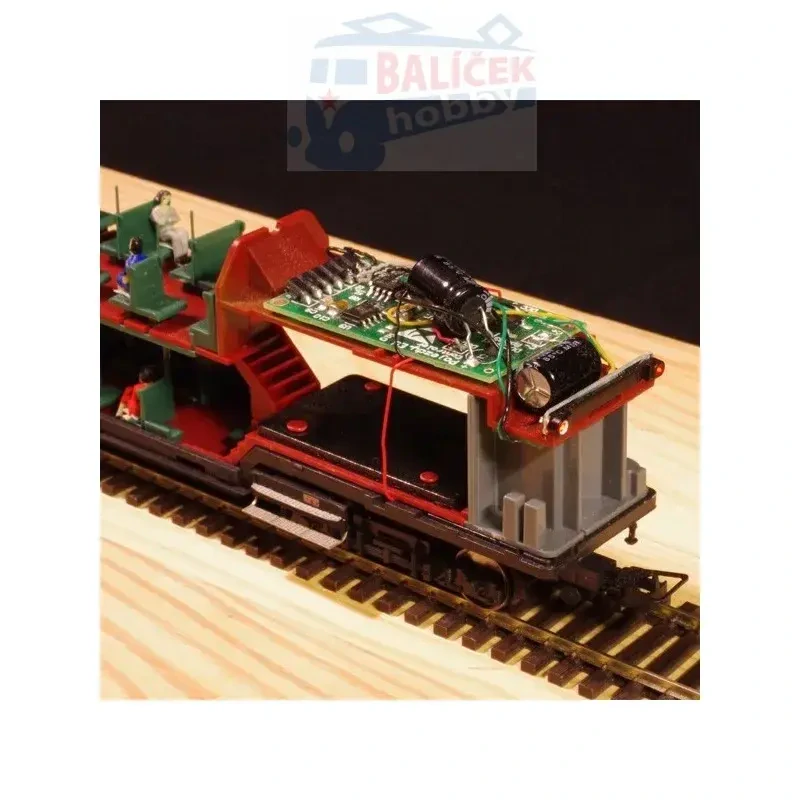

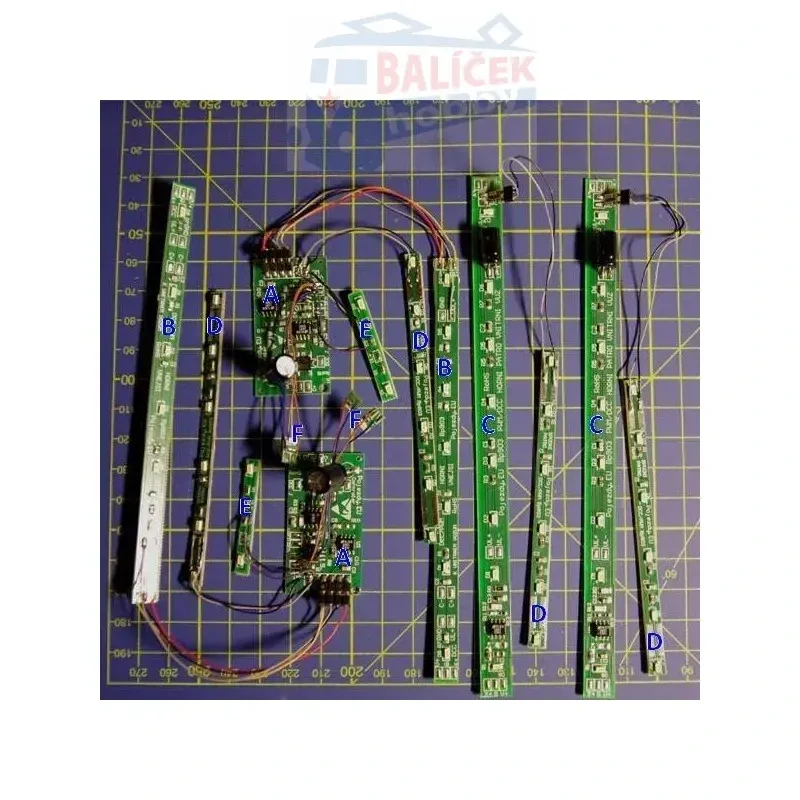

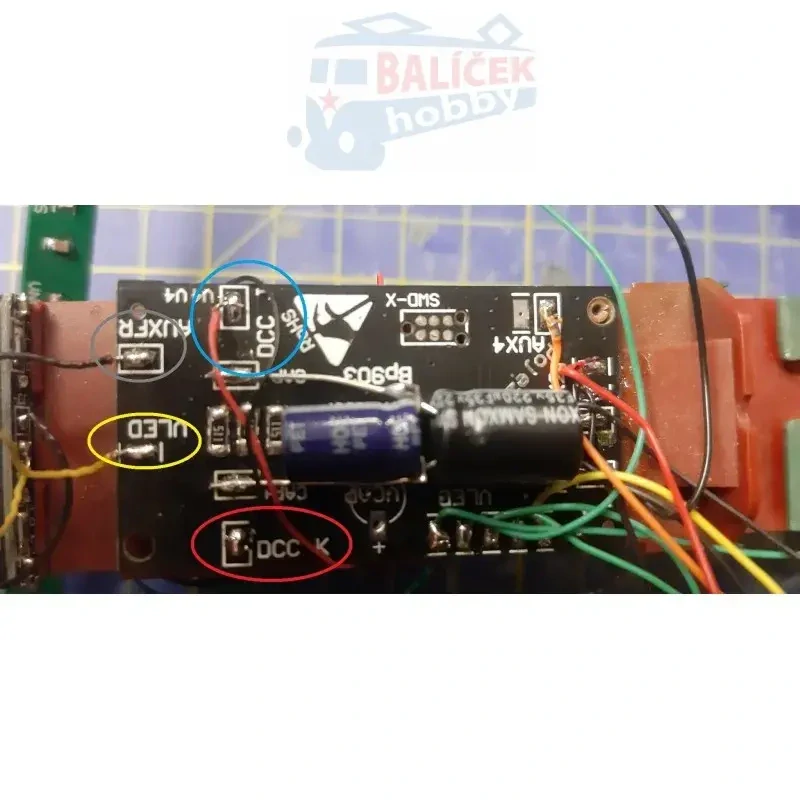

Sadu lze osadit bez nevratných úprav na modelu. Elektronika je dodávána oživená, pro její zprovoznění postačí zapájet propojovací vodiče od sběračů osazené výrobcem k dodaným deskám.

Po domluvě je možné i osazení "na počkání (cca 1.5h práce)" v naší dílně za příplatek 999 Kč - kontaktujte nás prosím před objednáním.

Návody pro instalaci a nastavení najdete v záložce "přílohy".

Spolu se sadou pro osvětlení doporučujeme zakoupit figurky cestujících.

Provozní podmínky:

Provozní napájecí napětí 6 - 15 V.

Typický odběr (vše rozsvíceno) 10 mA.

Max. špičkové napětí 27 V.

Pro digitální provoz je přednastaveno následující rozložení funkcí:

Nová verze :

F0 - osvětlení interiéru vozů

F1 - koncová světla

F2 - koncová světla

F3 - osvětlení WC (s náhodným blikáním)

F4 - osvětlení interiéru vloženého vozu

F5 - osvětlení interiéru krajního vozu

F6 - osvětlení interiéru vloženého vozu

F7 - osvětlení interiéru krajního vozu

F8 - osvětlení WC

F9 - osvětlení WC

F14 - snižování jasu

F15 - zvyšování jasu

Nastavení lze změnit dle návodu.

V analogovém provozu osvětelní vyžaduje minimální napájecí napětí 7V (klasický napaječ typu FZ1 apod.), v případě pulzního zdroje je schopno pracovat již při minimálních délkách pulzu.

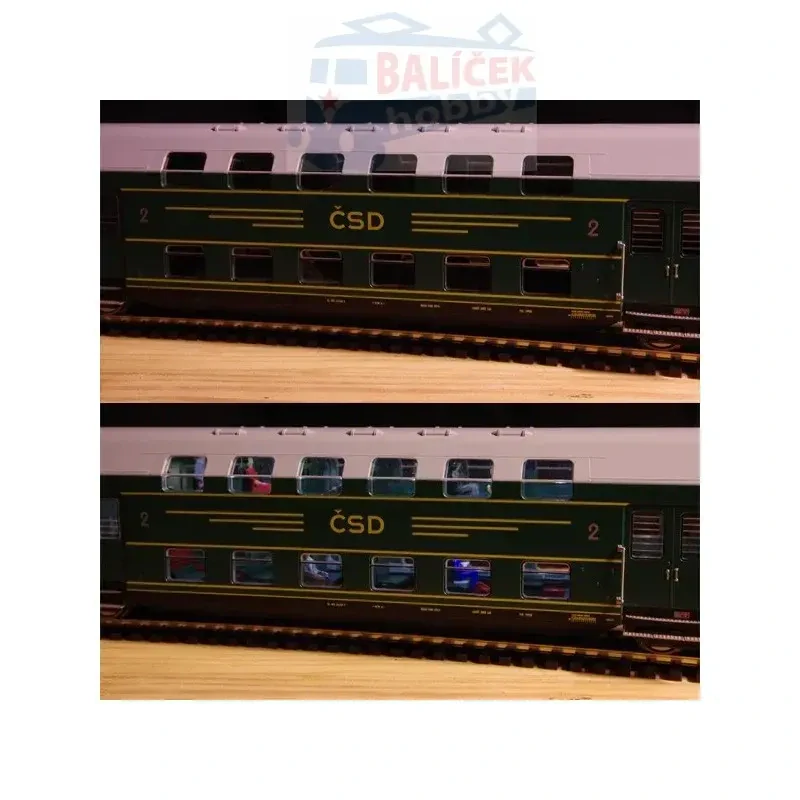

Svítit bude kompletní osvětlení interiéru i WC a koncová světla budou přepínána dle polarity napájecího napětí. Toto chování lze změnit nastavením CV DCC ovladačem - např. na jiném kolejišti.

Osvětlení není vhodné pro staré soupravy Schicht, montážní sloupky jsou tam vedené středem vozu a brání v osazení osvětlení.
