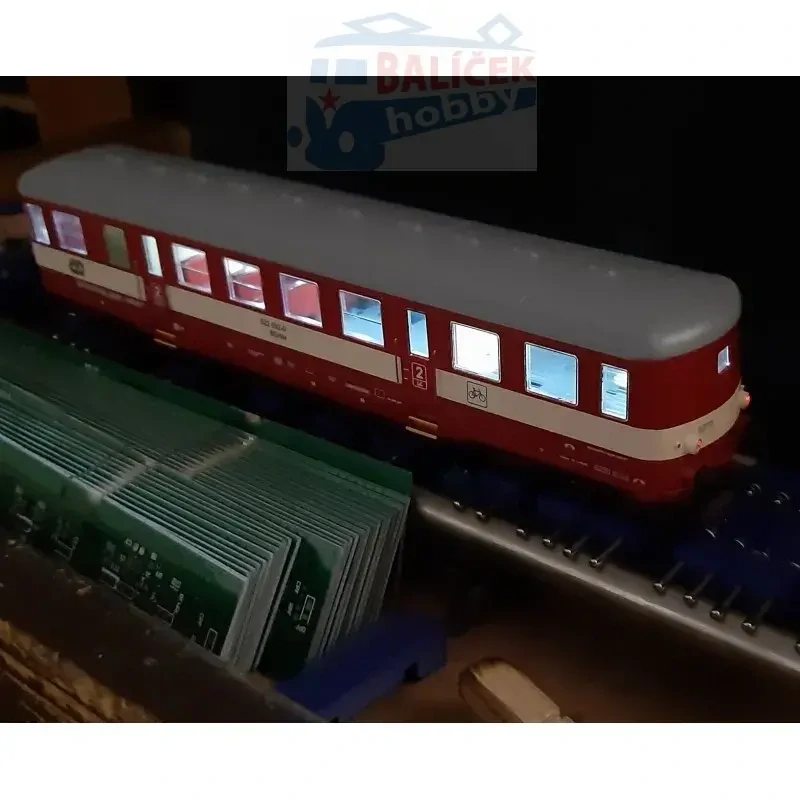

H0 - Balm/BFalm/Bix/BDtx 020 WW - sada pro osvětlení vozu MTB (DCC i analog)

Sada dílů osvětlení obsahuje desky potřebné pro kompletní osvětlení interiéru vozu Balm/Bix - 020 - včetně dekodéru pro digitální provoz.

Obsah sady:

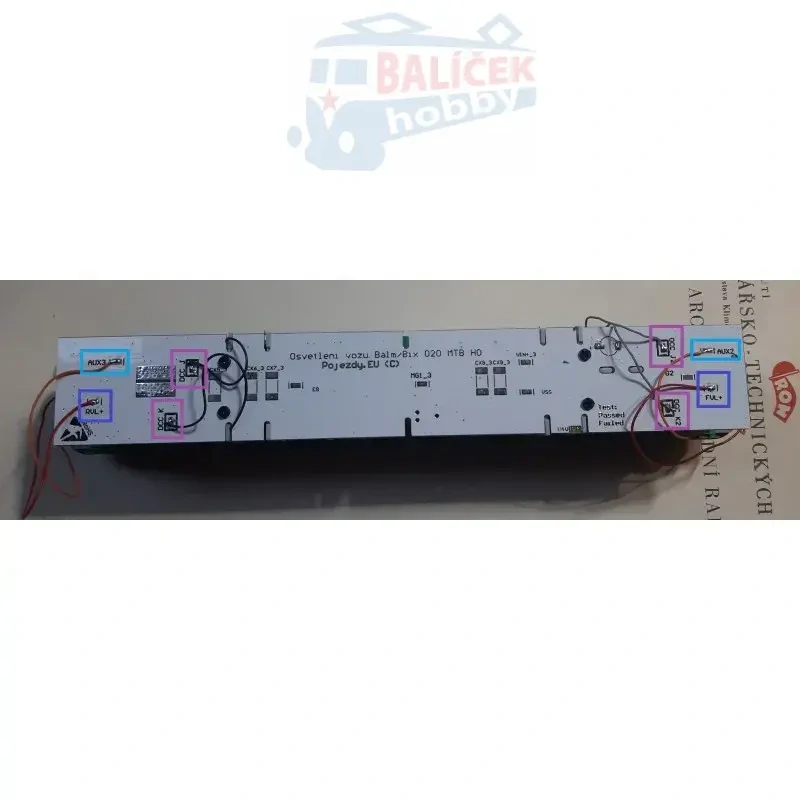

• 1x deska plošného spoje do interiéru vozu s integrovaným DCC dekodérem
• 2x deska červeného koncového osvětlení - na oba konce vozu
• 2x propojovací vodiče - izolované drátky pro připojení koncového osvětlení
• 1x izolované lanko pro připojení sběračů
• 4x montážní šroubek

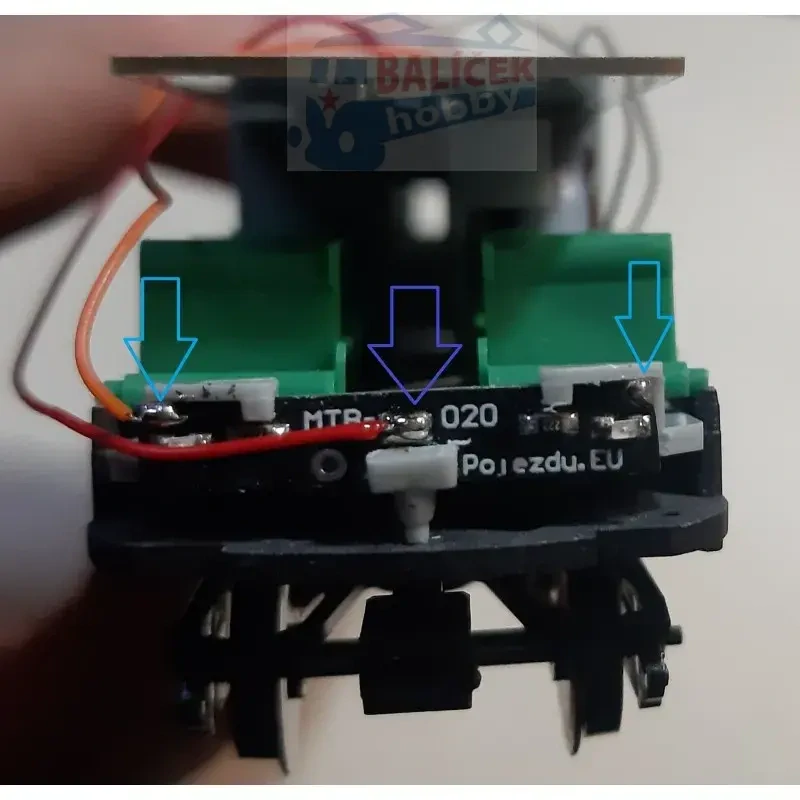

• 2x sběrač - pro jeden podvozek. Jeden pár sběračů je již součástí balení s modelem

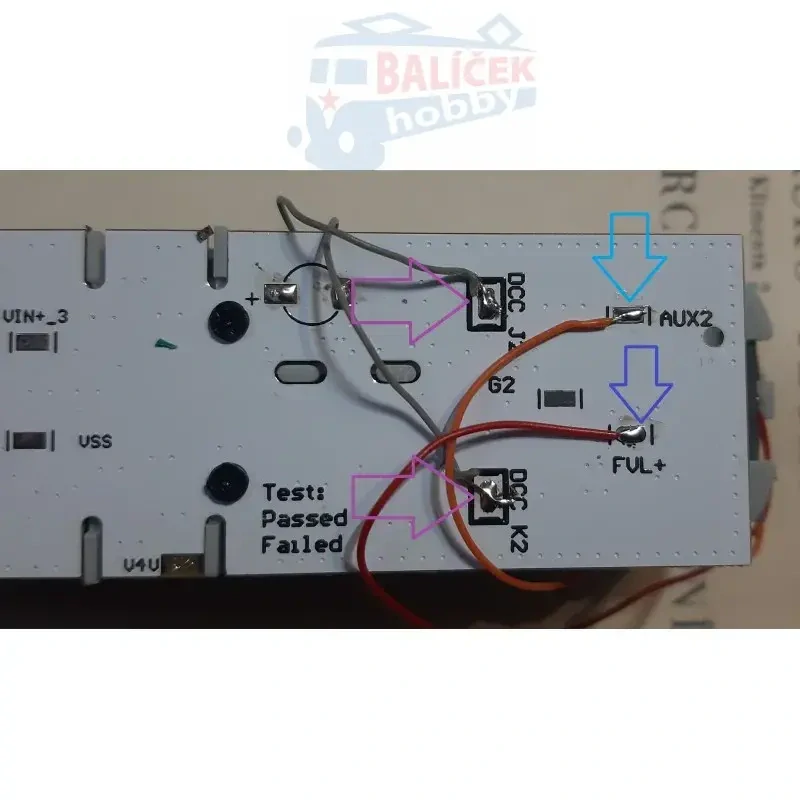

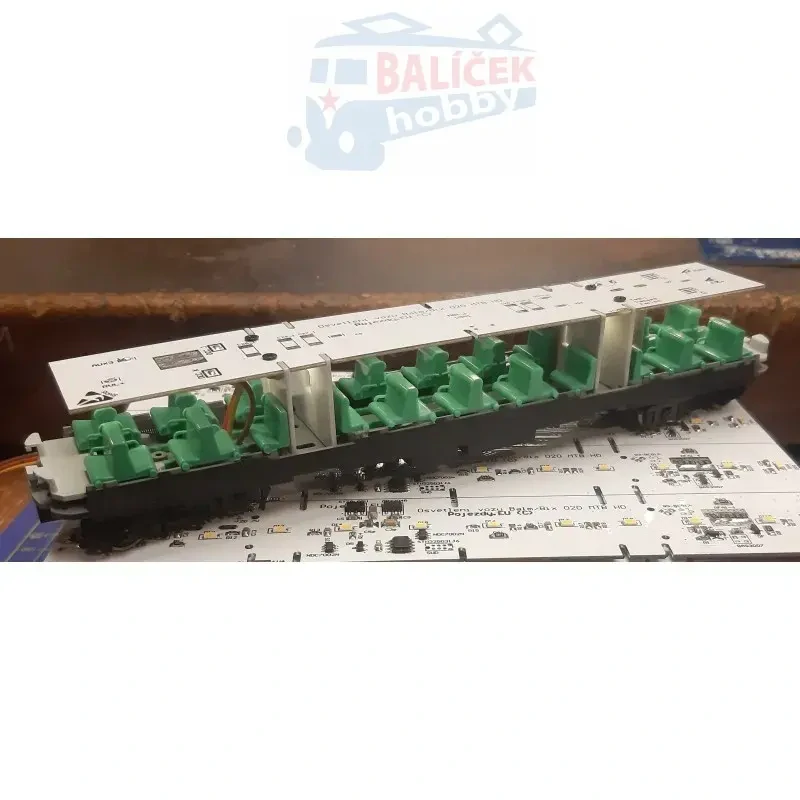

Sadu lze osadit bez nevratných úprav na modelu. Elektronika je dodávána oživená, pro její zprovoznění postačí zapájet propojovací vodiče od podvozků a vodiče propojovací jednotlivé desky mezi sebou. Po domluvě je možné i osazení "na počkání" v naší dílně

• za příplatek 200 Kč instalace do námi dodaného modelu
• za příplatek 400 Kč instalace do zákazníkem dodaného modelu

Doporučený postup montáže je v přípravě.

Sadu lze použít i pro vozy se služebním nebo poštovním oddílem - BDtx / BFalm. Zde je nutná drobná úprava vozu spočívající v odstranění zámků středové přepážky, ev. přihnutí přepážky o cca 1mm do strany. Opravené desky budou k dispozici na konci roku.

Desky jsou osazeny teple bílými LED.

Dekodér podporuje následující funkce :

- ovládání okruhu vnitřních LED (jedna nad každým oknem, umístěné uprostřed nad uličkou)

- ovládání LED WC (jako samostatný okruh)

- ovládání koncového osvětlení (každá strana jako samostatný okruh)

- nastavení intenzity světla pro každý okruh LED - 16 úrovní jasu

- nastavení intenzity světla pro celou soupravu (16 úrovní) a její ovládání přes funkční klávesy

- rychlou změnu adresy pomocí magnetického spínače - vhodné např. pro rychlé seskupení soupravy vozů pod jednu adresu

                        funkce změny adresy pomocí spínače je v přípravě. Vyžaduje dodatečné součástky a bude k dispozici za příplatek cca 50 - 75 Kč.

- digitální i analogový provoz

- náhodné zapínání / vypínání LED dle nastavení v CV

- změna parametrů pomocí CV registrů

- podporuje programovací režimy PoM a Direct (včetně základního potvrzování)

- zálohovací kondenzátor 320 uF +/- 10%

Provozní podmínky:

Provozní napájecí napětí DCC 12 - 22 V.

Programovací napájecí napětí DCC 12 - 16 V, pro napájecí napětí v rozsahu 16 - 22 V dochází při komunikaci s dekodérem k velkým tepelným ztrátám. Nehrozí poškození dekodéru ale vzniklé teplo může mít vliv na plastové díly v okolí odporů RFA1 - 5.

Provozní napájecí napětí analog 5 - 22 V.

Typický odběr (vše rozsvíceno) 10 mA.

Max. špičkové napětí 27 V.

Kapacitní zátěž připojená přímo na výstup usměrňovače - 100 uF.

STM32 Inside :-)

Dekodér je připraven na osazení zálohovacích kondenzátorů prakticky neomezené kapacity. Zálohovací kondenzátory jsou odděleny rezistorem pro omezení špičkového odběru po zapnutí a lze dosadit ochrannou zennerovu diodu při použití kondenzátorů s menším provozním napětím než je 25V. Případnou úpravu doporučuji konzultovat předem, za případné poškození desky neneseme odpovědnost.

V analogovém provozu osvětelní vyžaduje minimální napájecí napětí 5V (klasický napaječ typu FZ1 apod.), v případě pulzního zdroje je schopno pracovat již při minimálních délkách pulzu.

Svítit bude kompletní osvětlení interiéru i představků a koncová světla budou přepínána dle polarity napájecího napětí. Toto chování lze změnit DCC ovladačem - např. na jiném kolejišti.
