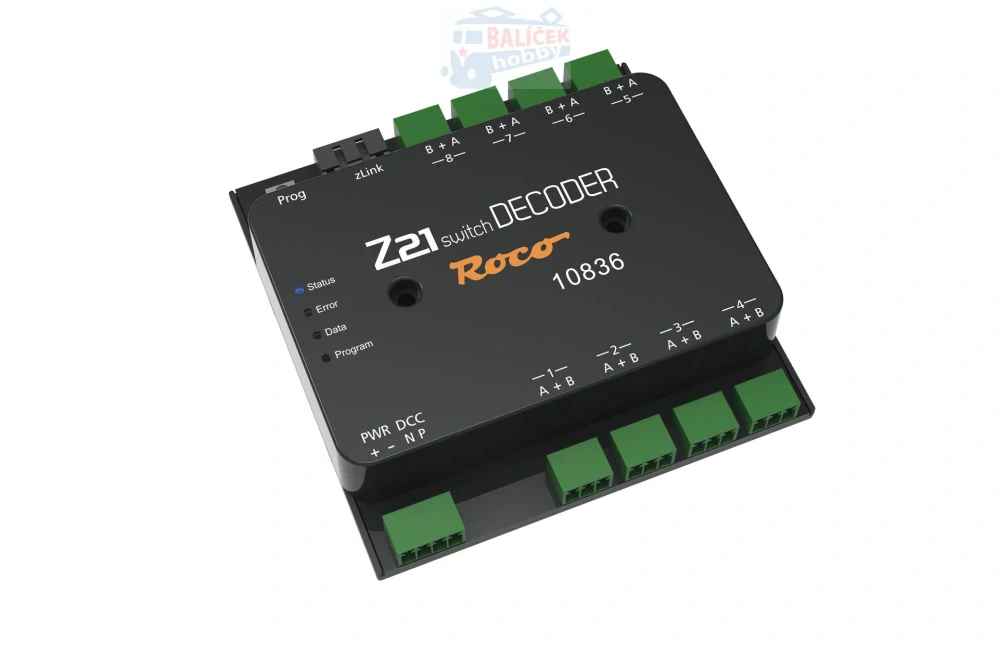

DCC Z21 výhybkový dekodér pro 8 výhybek

Univerzální (lze použít s centrálami různých výrobců) DCC spínací dekodér s výkonem 2 A až pro 8 výhybek nebo až 16 prvků, jako jsou LED nebo žárovky.

Lze připojit samostatné napájení pro výhybky, takže centrála není zbytečně zatěžována Vhodný zdroj například LENZ aj.
Pokud má být zapojení co nejjednodušší, lze DCC signál použít i jako napájení. Výstupy jsou navíc chráněny proti přetížení a zkratu.

Nastavitelné výstupy:

Každý z 8 párů výstupů lze nezávisle na sobě nastavit do různých režimů. Ty jsou již nakonfigurovány a lze je jednoduše vybrat. Každý pár výstupů lze také individuálně stmívat, takže osvětlení lze přesně přizpůsobit požadavkům.

Lze jej perfektně kombinovat s:

• pohony se dvěma cívkami (elektromagnetické výhybky)
• jednoduchými světelnými signály
• všemi druhy osvětlení
• různým relé

Nastavitelné režimy:
Standardní provoz - s konfigurovatelnou dobou zapnutí pro dvou-cívkové pohony.
Okamžitý provoz - pro výhybky a odpojovače. Lze aktivovat ručním ovladačem v závislosti na době provozu
(viz také 10775).
Bistabilní trvalý provoz - Zapínání nebo přepínání osvětlení a signálů.

Zapínání nebo přepínání se simulací žárovky.
Alternativní záblesk.
Alternativní záblesk se simulací žárovky.

Hlavní vlastnosti:

• 8 výstupních párů lze nastavit nezávisle
• volitelné napájení pomocí extra aplikovaného spínaného zdroje
• programovatelné pomocí RailCom na hlavní kolej (POM)
• ochrana proti zkratu proti přetížení

Ukázka zapojení na videu v záložce.

Pokud chcete použít s přestavníky MTB MP1 nebo MP5, musíte změnit délky impulsu, viz manuál (CV 3, CV 37)
Ideálně tak 2 sekundy, 0,5 sekundy nestačí.
