H0 - osvětlení koncového vozu RailJet - DCC a analog / STE 001

Základní vlastnosti modulu:

Modul je určen pro osvětlení řídících vozů RailJet.
Je určen pro provoz DCC i DC.

Modul obsahuje 8 bílých LED diod. Protože jednotky RailJet mají kouřová skla, je svítivost LED diod nastavena větší, než u standartních interiérových osvětlení. Pro DC provoz se použije stávající DC propojka, standartně dodávaná na pozici DCC dekodéru, pro DCC provoz je třeba osadit DCC dekodér s rozhraním PLUX 12, nebo PLUX 16.

Připojení modulu.

Vodiče pro připojení modulu jsou součástí dodávky a jsou již vyvedeny z plošného spoje.

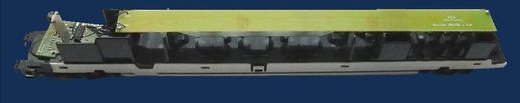

Pro jednodušší montáž vyšroubujeme dva šroubky, které drží plošný spoj na místě a jemně jej vyklopíme stranou, je třeba vyjmout DC propojku z DCC rozhraní.

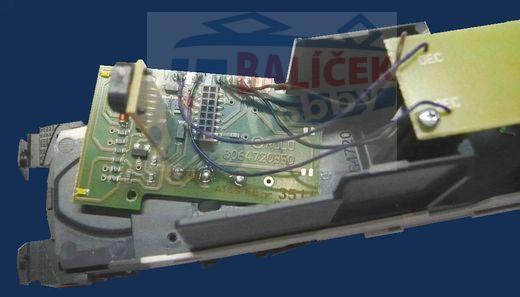

Připojení osvětlení je zřejmé z obrázků, nezáleží na polaritě signálu.

Pájíme nejlépe mikropájkou.

DC propojku, případně DCC dekodér je jednodušší osadit do ještě uvolněného spoje, následně jej zpět uchytíme šroubky.

Součástí dodávky jsou dva kusy šroublů M1,6 x 5mm, pomocí kterých se modul osvětlení interiéru uchytí do připravených otvorů v interiéru.

 DCC adresa:

DCC adresa se nastavuje pro celý řídící vůz v použitém DCC dekodéru. Při použití DCC dekodéru LENZ Silver +  PLUX 12 je ovládání interiérového osvětlení v továrním nastavení na klávese "F2"

Technické údaje:

Odběr proudu                      :                               < 6mA

Rozměry                             :                            221 x 16 x 3mm
