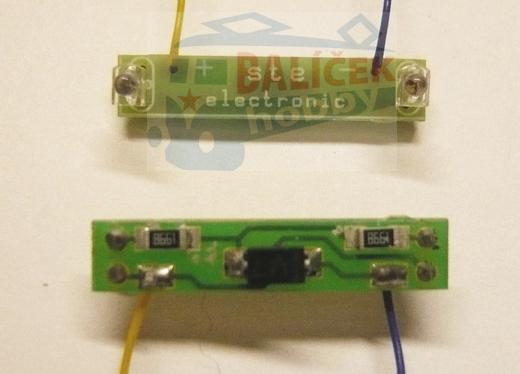

H0 - koncové osvětlení, Back light R100 / STE 048

Základní vlastnosti modulu:

Modul je určen pro koncové osvětlení osobních vozů ROCO 1:100. Použití do vozů dalších výrobců je možné, ale tento manuál se nezabývá zástavbou do nich. Je určen pro provoz DC i DCC.

 Na modulu jsou 2 LED diody.

 Pojezd vozu je třeba vybavit vhodným snímáním proudu, které není součástí dodávky. Pro většinu vozů jsou vhodné snímací kontakty 050 2SK1-HO.

 Modul je vybaven přívodními vodiči a je připraven na připojení nanapětí 5V, které je k dispozici na modulech vnitřního osvětlení DC i DCC.

Pro zástavbu do vozu je třeba upravit zasklení zadních dveří

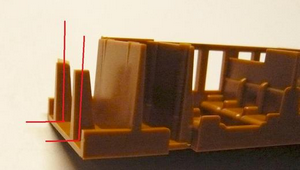

a upravit část interiéru, aby vznikl prostor pro plošný spoj.

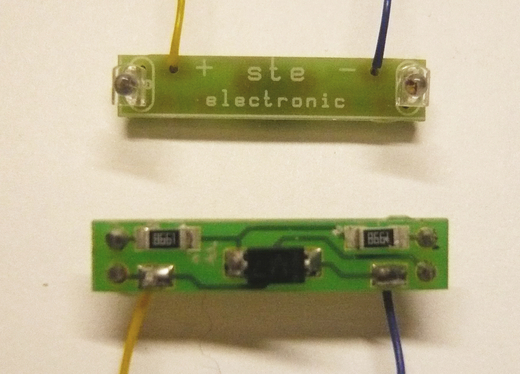

Modul je vybaven přívodními vodiči, modrý vodič - pól a žlutý vodič + pól.

Při připojení na DC modul svítí osvětlení stále, při připojení na DCC modul svítí koncové osvětlení při zapnutí vnitřního osvětlení.

Alternativně lze u DCC provozu zapojit koncové osvětlení nastálo, nebo použít pro spínání vhodný dekodér příslušenství.

 Technické údaje:

Napájecí napětí:                                   DC –5V
Odběr proudu :                                    < 2mA
Rozměry :                                             5,3x26x3,8mm bez LED
                                                              5,3x26x9,3mm s LED
