DCC lokodekodér pro T334/710 - Peli

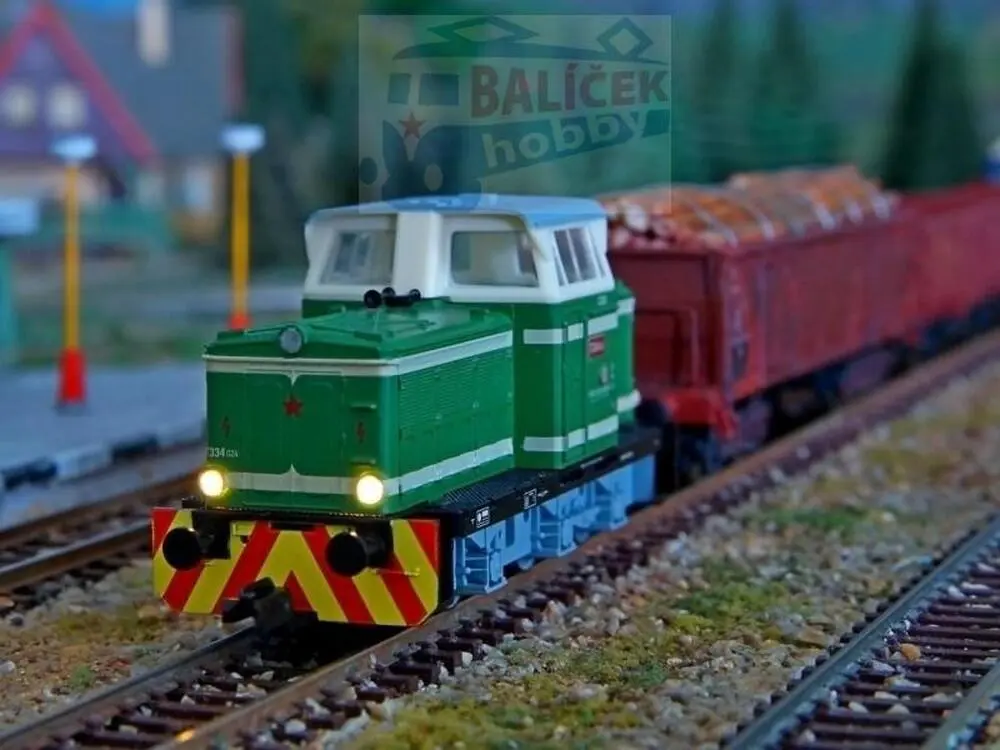

Velmi dobře zpracované osvětlení pro lokomotivy T334 od f. TILLIG (NE BTTB) na digitální a analogové použití.

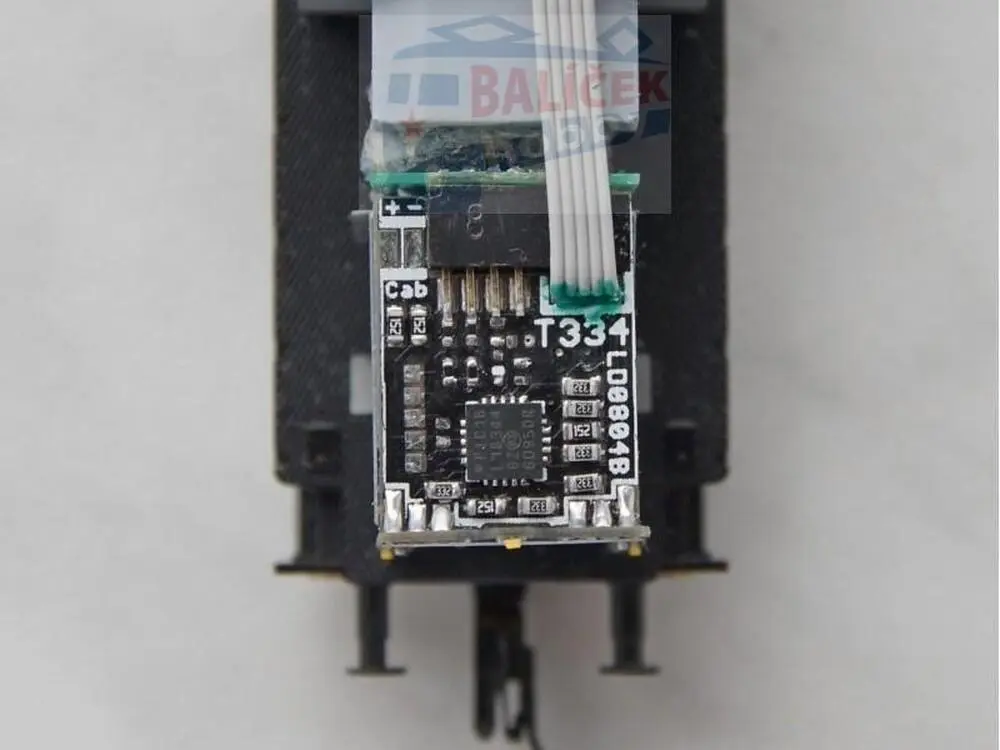

Vlastnosti lokodekodéru:

• vhodné pro DCC a analogové ovládání
• Nevhodné pro staré nestabilizované napájací zdroje! (např. FZ1) Může dojít k vážnému poškození dekodéru!
• doporučené napájecí napětí 12-14V
• maximální zatížení motoru 1A
• zátěžová regulace motoru
• ochrana proti zkratu, přetížení a přepětí
• podpora 14/28/128 rychlostních stupňů
• rozsah adres 1 – 9999
• posunovací režim
• redukovaní rozběhu a brždění

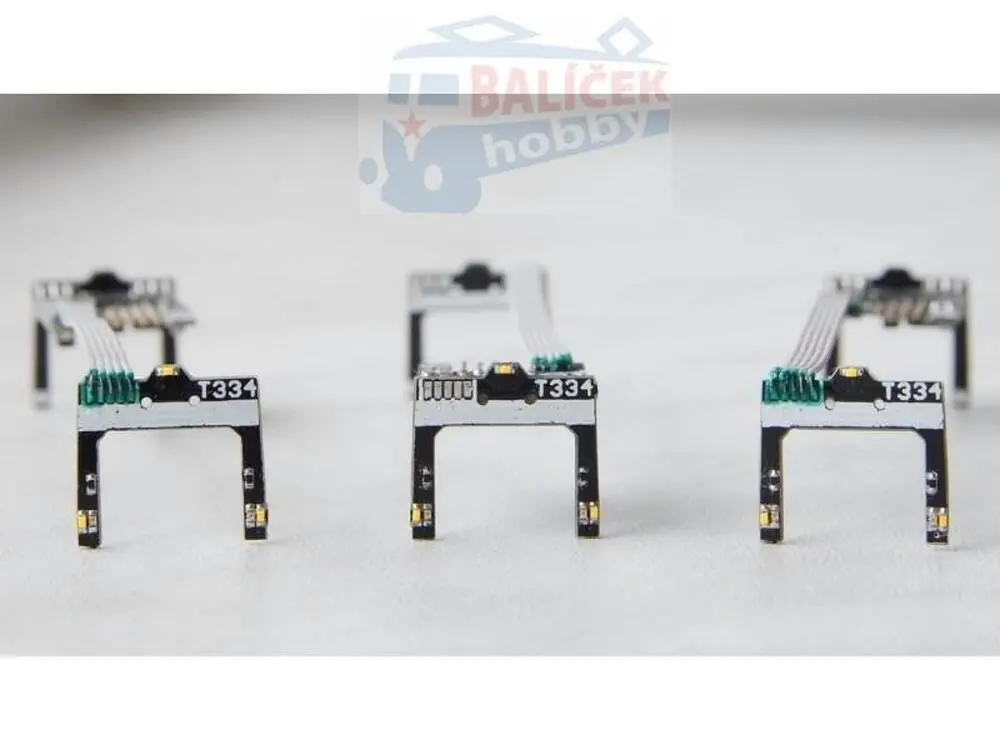

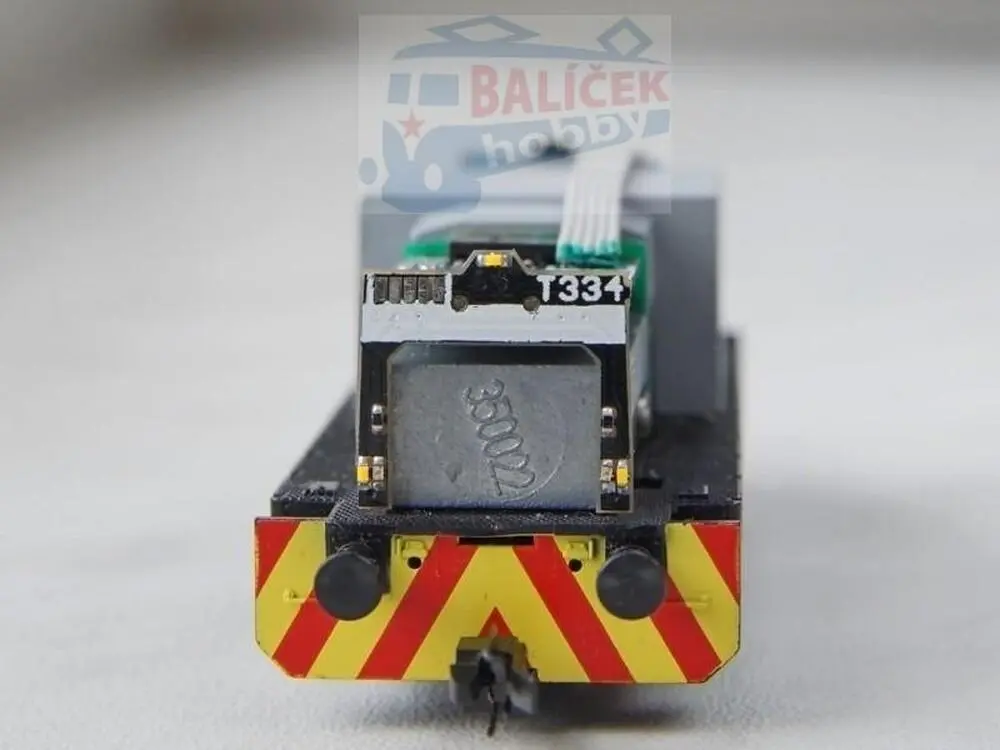

• osvětlení všech reflektorů
• příprava na osvětlení kabiny
• nastavení efektů a jasů na výstupech
• zpožděné zapnutí a vypnutí světel

Změny oproti verzi LD0804A

• vyšší kapacita vyhlazovacích kondenzátorů
• stabilnější pomalá jízda
• vylepšený analogový provoz

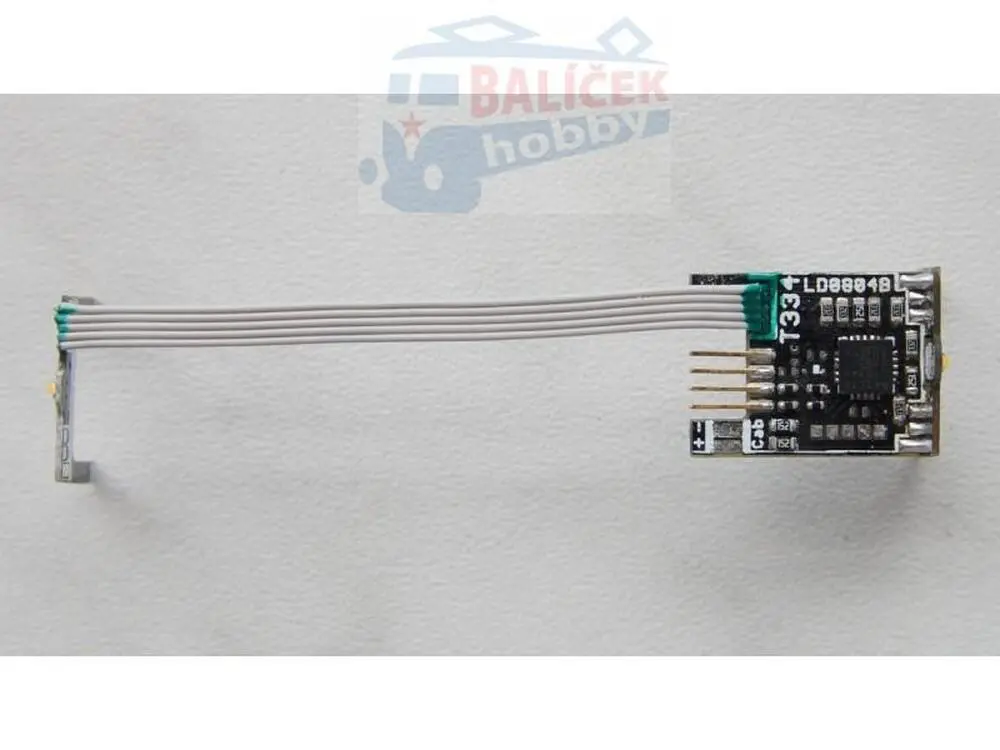

• jednodušší napojení led pro kabinu

Více zde: a zde:

Video z aplikace osvětlení zde:

!!!Nepoužívat na transformátor FZ1!!!

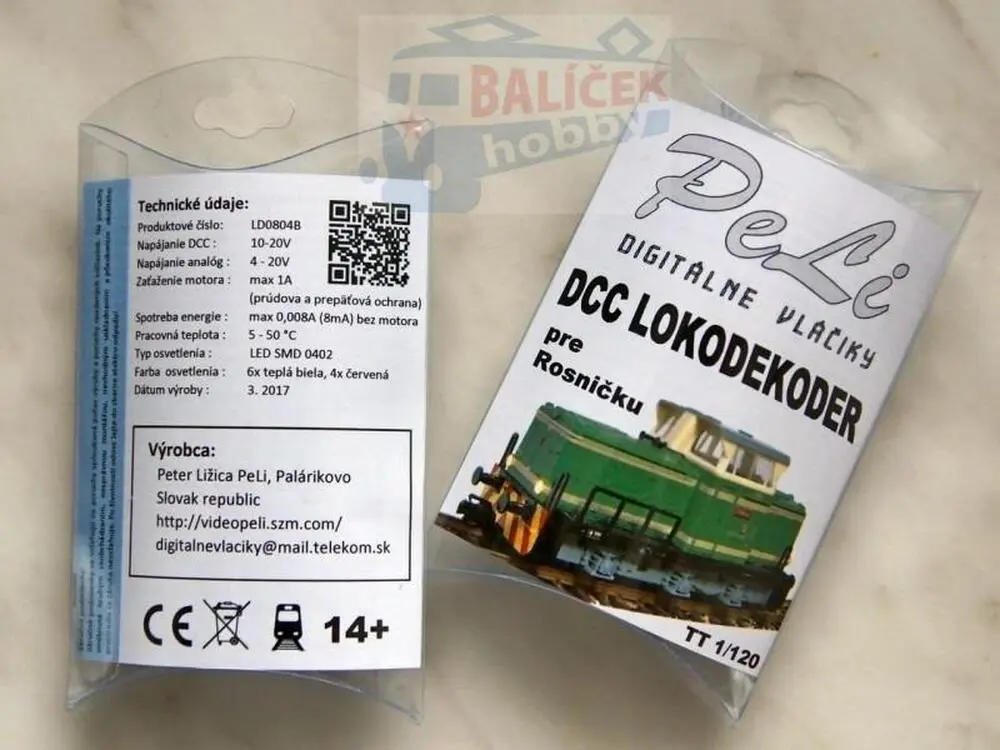

Technické údaje:

Napájení (DCC):     10-18V
Napájení (analog):  4-18V
Zatížení motoru :   max 1A (ochrana proti zkratu a přepětí na motoru)
Spotřeba energie :  max 0,008A (8mA) bez motoru
Pracovní teplota :  5 - 50 °C
Typ osvětlení :     LED SMD 0402
Barva osvětlení :   6x teplá bílá, 4x červená
Připojení:          NEM 651

Upozornění: ...na DR5000 nefunguje programování při napájaní 22 - 24V !!! Tedy jen cca 14-18V !!!
