Reverzní modul pro točny a vratné smyčky DCC-Reverz LK - STE-042

Základní vlastnosti modulu:
Modul je určen pro přepínání polarity DCC signálu pro výjezdy točny nebo pro zapojení vratné smyčky.
Tento modul vychází principem z modulu LENZ LK100.
Spínané kolejové obvody musí být oboustranně oddělené, je nutno dodržet minimální délku spínaného úseku delší, než nejdelší předpokládaný vlak
Modul hlídá zkrat na výstupu, pokud se objeví zkrat (výstupní proud větší, než nastavený ), modul odepne výstup a připne jej zpět s opačnou polaritou.
Pro správnou funkci je nutné oboustranné přerušení kolejí a to kolmo k ose koleje. Lokomotiva nesmí mít na prvním dvojkolí jednostranně nasazenu bandáž, a v pořádku snímání proudu, aby obsazení obou kolejí nastalo najednou.
Přepínací proud je možné nastavit v rozsahu 1 - 10 A

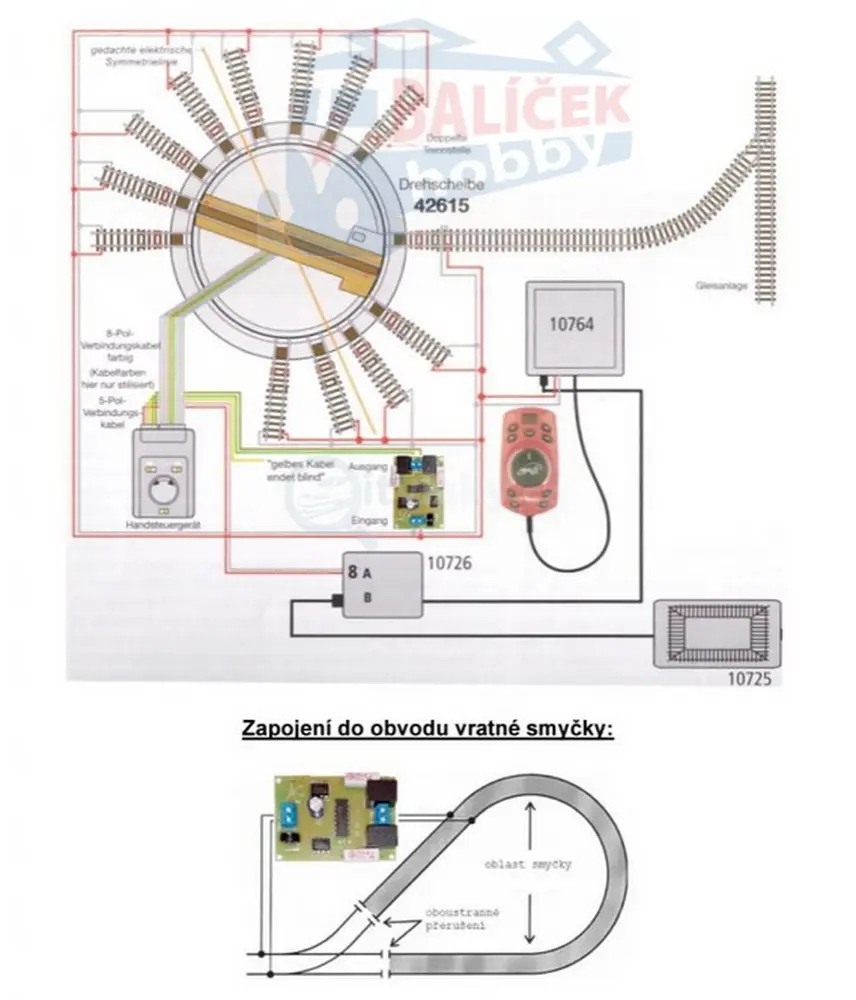

Zapojení do obvodu točny:
Pro zapojení do obvodu točny je třeba nastudovat manuál od točny pro správné zapojení.
Pro točnu ROCO je to například takto:
DCC-Reverz LK
3
Zapojení do obvodu vratné smyčky:
DCC-Reverz LK
4
Technické údaje:
Vstupní signál: DCC - NMRA kompatibilní
Výstupní signál: DCC - NMRA kompatibilní
Proudová zatížitelnost: max 10A Citlivost: 1 - 10A
Součástí balení je sáček s distančními sloupky a šroubky.
Podle šablony vyvrtáme otvory v nosné desce vrtákem o průměru
3mm, distanční sloupky přichytíme k dekodéru pomocí šroubků.
Dekodér s distančními sloupky zasuneme do předvrtaných otvorů a
zakápneme vteřinovým lepidlem. Do pevného podkladu je možno
připravit otvory se závity M3, do kterých lze distanční sloupky zašroubovat .
Pod dekodérem vznikne mezera 8mm , které využijeme k umístění
kabeláže, jednotlivé vývody pro dekodér se vedou spodem a
v prostoru poblíž svorky se vytáhnou nahoru a zapojí.
Výsledek může být asi takový.
ste electronic
Cajthamlova 171
26601 Beroun
Ič. – 45138303
www.steelectronic.cz
www.dcc.cz 09/2016
