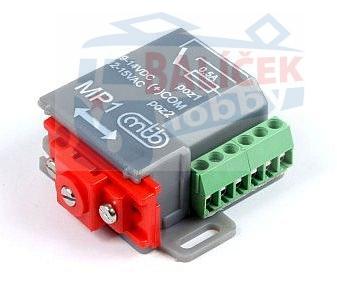

MP1 MTB - MP1 motorický přestavník výhybek

• Miniaturní rozměry 28×40 mm (š×d)
• Přímá náhrada elektromagnetických přestavníků s třívodičovým zapojením
• Snadné nastaveni základní pozice táhla

Zdvih se nastavuje ve třech stupních 3, 6 a 9 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

Mechanismus je vybaven koncovými spínači polohy, tj ovladací napájení může být připojeno trvale, po dojezdu do příslušné polohy se odběr proudu a pohyb samočinně odpojí. Pro pomocné účely je vybaven přepínacím kontaktem 1A, s ochranou tepelnou pojistkou 0.5A (ochrana zkratu na srdcovce výhybek).

 Manuál ke stažení zde.

Zapojení přestavníku

Při použití DC napájení připojit na svorku COM + polaritu. Po dokončení pohybu na pozici 1 se sepne kontakt F1, (ekvivalentnì pozice 2 resp F2).
